Mess- und Regeltechnik nach DIN 19643
Die Umwälzleistungen gelten für Freibäder. Bei Hallenbädern sind die Dosierleistungen jeweils für die 5-fache Umwälzleistung zulässig, da hier nur 2 g Chlor pro m3 Filtrat dosiert werden müssen.
Unsere Fachberater stehen Ihnen jederzeit unter: +49-(0)35243-499000 oder per E-Mail unter info@schwimmbadtechnik-fkb.de zur Verfügung !
Aquaconsulting PH freies Chlor
3.639,45 €*
Microprozessorgesteuerte 2-Kanal Mess-, Regel- und Dosieranlage zur Messung des pH-Wertes und der Konzentration an freiem Chlor. Messbereich: • pH 0 - 14• Chlor 0 - 2,0 ppm• Anzeige der Beckenwassertemperatur Regelcharakteristik: • pH+ oder pH- (PID Standard: proportional)• Chlor (PID Standard: proportional) Bedienung: • Intuitive Benutzerführung mit LCD beleuchtet• 6 Tasten einfach und benutzerfreundlich Kalibrierung: • 2-Punkt-Kalibrierung pH • Steilheitsabgleich Chlor Schutzeinrichtungen:• Einschaltverzögerung: 0 - 15 Minuten• Einstellbare Dosierzeitbegrenzung: 0 - 240 Minuten• Abschaltung der Dosierpumpen bei leerem Kanister• Messwasserdurchflussüberwachung Dosierpumpen:• Schlauchdosierpumpe max. 1,6 l/h • extrem leise, selbstansaugend und robust durch federgelagerte Laufrollen
Schnittstelle: • 4 - 20 mA • für pH. Chlor und TemperaturLieferumfang:• Mess-, Regel und Dosieranlage Aqua Consulting pH/Chlor• pH - Sensor mit Festkabel und Stecker SN6• Pufferlösung pH 4 und pH 7• Chlormesszelle mit Anschlußkabel, Elektrolyt und Montageset• Temperaturfühler• Messwasserdurchflusszelle mit 2 Absperrventilen, Schlauchanschlußnippel und 10 m Messwasserleitung • Vorfilter und Durchflussüberwachung für das Messwasser • Dosierstation für pH und Chlor mit je einer Schlauchpumpe 1,6 l/h, Impfventil (VITON) und Dosierleitung PTFE• 2 Sauglanzen mit Niveauabschaltung (Behälter leer) • 2 Lagerwannen für Kanister 25l / 30l • Montageset für Rohrleitung d= 50 mm mit Klebesätteln
Schemenzeichnung:
1 Regelgerät 2 Meßkabel 3 Dosierpumpe 4 Dosierpumpe 6 Absperrhahn für Messwasser 7 Tauchhülse 1/2" 8 Impfventile 3/8" pH 9 Impfventile 3/8" Desinfektion 10 Sauglanze pH 11 Sauglanze Dosieranlage 11/12/13 Pufferlösung pH 7, pH4 und Redox 475 mV
Aquaconsulting PUBLIC PH / freies Chlor / Redox
4.613,20 €*
Microprozessorgesteuerte 3-Kanal Mess-, Regel- und Dosieranlage nach DIN 19643 zur Messung des pH-Wertes, des Redox-Potentials und der Konzentration an freiem Chlor.
Ausführung: 1,6 l/h für Filterleistung bis 18 m³/h FilterleistungMessbereich: • pH 2 - 12 • Redox 0 - 1000 mV • Chlor 0 - 2,0 ppm Anzeige der BeckenwassertemperaturRegelcharakteristik: • pH + oder pH - (PID) • Chlor (PID), • Redox: Messen und Anzeige mit Verriegelung der ChlordosierungBedienung: • Intuitive Benutzerführung mit LC Display beleuchtet, 6 Tasten einfach und benutzerfreundlichKalibrierung: • 2-Punkt-Kalibrierung pH, Steilheitsabgleich ChlorSchutzeinrichtungen:• Einschaltverzögerung: 0 - 15 Minuten• Einstellbare Dosierzeitbegrenzung: 0 - 240 Minuten• Abschaltung der Dosierpumpen bei leerem Kanister• MesswasserdurchflussüberwachungDosierpumpen: • Schlauchdosierpumpe max. 1,6 l/h, extrem leise und robust durch federgelagerte Laufrollen bzw. MembrandosierpumpenSchnittstelle:• Bustauglich für Poolvision Schnittstelle kann jederzeit nachgerüstet werden.Lieferumfang:• Mess-, Regel und Dosieranlage Swim-tec® Public CL 2• pH - und RX - Sensor mit Festkabel und Stecker SN6• Pufferlösung pH 4, pH 7 und Redox 475 mV• Chlormesszelle mit Anschlußkabel, Elektrolyt und Montageset• Temperaturfühler• Messwasserdurchflusszelle mit 2 Absperrventilen, Schlauchanschlußnippel und 10 m Messwasserleitung• Durchflussüberwachung für das Messwasser• Dosierstation für pH und Desinfektion mit je einer Schlauchpumpe 1,6 l/h, Impfventil (VITON) und Dosierleitung PTFE• 2 Sauglanzen mit Niveauabschaltung (Behälter leer)• 2 Lagerwannen für Kanister 25 l / 30 l
Aquaconsulting PUBLIC PH / freies Chlor / Redox 12l/h nach DIN
5.368,45 €*
Microprozessorgesteuerte 3-Kanal Mess-, Regel- und Dosieranlage nach DIN 19643 zur Messung des pH-Wertes, des Redox-Potentials und der Konzentration an freiem Chlor.
Ausführung: 12,0 l/h für höhere FilterleistungMessbereich: • pH 2 - 12 • Redox 0 - 1000 mV • Chlor 0 - 2,0 ppm Anzeige der BeckenwassertemperaturRegelcharakteristik: • pH + oder pH - (PID) • Chlor (PID), • Redox: Messen und Anzeige mit Verriegelung der ChlordosierungBedienung: • Intuitive Benutzerführung mit LC Display beleuchtet, 6 Tasten einfach und benutzerfreundlichKalibrierung: • 2-Punkt-Kalibrierung pH, Steilheitsabgleich ChlorSchutzeinrichtungen: • Einschaltverzögerung: 0 - 15 Minuten • Einstellbare Dosierzeitbegrenzung: 0 - 240 Minuten • Abschaltung der Dosierpumpen bei leerem Kanister • MesswasserdurchflussüberwachungDosierpumpen: • MembrandosierpumpenSchnittstelle: • Bustauglich für Poolvision Schnittstelle kann jederzeit nachgerüstet werden.Lieferumfang: • Mess-, Regel und Dosieranlage Swim-tec® Public CL 2 • pH - und RX - Sensor mit Festkabel und Stecker SN6 • Pufferlösung pH 4, pH 7 und Redox 475 mV • Chlormesszelle mit Anschlußkabel, Elektrolyt und Montageset • Temperaturfühler • Messwasserdurchflusszelle mit 2 Absperrventilen, Schlauchanschlußnippel und 10 m Messwasserleitung • Durchflussüberwachung für das Messwasser • Dosierstation für pH und Desinfektion mit je einer Membrandosierpumpe, Impfventil (VITON) und Dosierleitung PTFE • 2 Sauglanzen mit Niveauabschaltung (Behälter leer) • 2 Lagerwannen für Kanister 25 l / 30 l
Bayrol Dosieranlage Analyt 3 Hotel
Automatisches Mess- und Regelsystem für die Desinfektion mit Chlor (oder Brom). Messung und Regelung von pH-Wert und freies Chlor (freies Brom), Messung des Redox-Potentials. Ausgestattet mit zwei Schlauchpumpen für die Dosierung von pH Minus/pH Plus und flüssigem Chlor.
Typische Anwendungsfälle sind größere Schwimmbecken mit einem Beckenvolumen von bis zu ca. 150 m³.
Der neue Analyt ist ein hocheffizientes und präzises Mess-, Regel- und Dosiersystem für die automatische Poolwasserpflege. Darüber hinaus kann der Analyt kann durch seine vielfältigen und flexiblen Anschlußmöglichkeiten für externe Zusatzgeräte zu der Zentrale des Poolsystems ausgebaut werden. So ist es beispielsweise möglich, die Umwälzpumpe des Pools, Beleuchtungen, Beckenheizung und vieles mehr zu schalten. Damit werden viele zusätzliche Steuergeräte weitgehend überflüssig, was sich hinsichtlich der Kosten positiv bemerkbar macht.
Der Analyt lässt sich über den Touchscreen direkt am Gerät oder durch ein über ein lokales Netzwerk angebundenes browserfähiges Gerät wie z.B. einen PC im Leitstand, ein Tablet-Computer oder ähnliches bedienen. Ist für das lokale Netzwerk ein Internetanschluß vorhanden, so kann der Analyt auch vollständig und von überall aus über das Internet bedient werden. Die Bedienung des Analyt geschieht im Fernzugriff auf die gleiche Weise als stünde man vor dem Gerät selbst. Diese ständige Verfügbarkeit der relevanten Informationen steigert die Betriebssicherheit der Beckenanlage enorm. Über mögliche Alarme informiert der Analyt am Gerät akustisch und mit blinkender Anzeige, bei Fernzugriff auch per email. Mit einem mobilen Zugriffsgerät wie z.B. einem Smart Phone hat man die Wasserpflege auch auf einem Rundgang immer voll im Griff.
Mit der graphischen Messwerterfassung lassen sich alle Messwerte über einen Zeitraum von etwa einem Jahr direkt am Gerät anzeigen. Zusammen mit dem Event-Log lässt sich so ein exaktes Bild der Betriebshistorie erstellen. Alle gespeicherten Werte sind über die USB-Schnittstelle oder Online ausles- und archivierbar.
Die beim Analyt eingesetzte Chlor-Messzelle arbeitet nach dem potentiostatischen Messprinzip. Die Elektroden bestehen aus Gold und Platin. Diese hochwertige Kombination ermöglicht es, den Gehalt an freiem Chlor besonders selektiv und ausgesprochen präzise zu messen. Die Messzelle ist druckfest, selbstreinigend und langlebig. Im Wartungsfall sind alle Teile leicht zugänglich und leicht zu demontieren, was die Betriebsunterbrechung im Wartungsfall auf ein Minimum verkürzt.
Als anzusteuernde Dosierpumpen können alle Arten von Pumpen verwendet werden. Geschalten werden können die Pumpen über die Versorgungsspannung oder potentialfrei darüber hinaus besteht die Möglichkeit, bei Membrandosierpumpen die einzelnen Hübe direkt anzusteuern. Ebenso können Pumpen über die 0/4 – 20 mA Schnittstelle angebunden werden.
Die moderne und äußerst hochwertige Technik des Analyt ist in einem modernen Gehäuse von bestechender Eleganz verpackt. Dieses Gehäuse unterstreicht nicht nur den optischen Reiz des Gerätes sondern trägt auch zum Schutz der empfindlichen Messensorik bei. Trotz dieses wirksamen Schutzes gelingt der Zugriff auf die Messensorik mit einem Handgriff. Dadurch bleibt die Kontrolle, Kalibrierung und Wartung aller Elektroden schnell und einfach.
Technische Daten:
Anzeige: Hochauflösendes TFT-Display mit VGA-Auflösung (800 x 400), grafikfähig, Format 16:9
Bedienung: Touch-Screen Bedienung, Menüauswahl per ICONS, zusätzlich 5 Hot-Keys für oft verwendete Funktionen, kontextbezogene Hilfefunktion
Bediensicherheit: 5-stufiger Passwortschutz, konfigurierbar für direkten Zugriff und Fernzugriff
Sprachauswahl: 16 Sprachvarianten auswählbar
Messgrößen/-bereiche:pH 0 – 10 (temperaturkompensiert)Redox 0 – 1.000 mV (nur Analyt 3)Freies Chlor 0,01 – 10 ppm / mg/lTemperatur 2x 0 – 50 °C, 1x 0 – 75 °C
Messverstärker-Toleranzen:pH, Chlor und Redox (nur Analyt 3) max. +/- 0,2 % vom MessbereichsendwertTemperatur max. +/- 0,5 °C
Messeingänge:pH und Redox über BNCTemperatur und Chlor über Klemme
pH-Wert Messung:Messung über Einstabmesskette (Glaselektrode)Einseitenregelung; Zweiseitenregelung optionalMessbereich pH: 0 – 10 pH (temperaturkompensiert)Auflösung pH: 0,1 pHKalibrierung pH: 1- oder 2-Punkt-Kalibrierung
Chlor Messung:Messung über offene, druckfeste potentiostatische Messzelle (3 Elektrodensystem)EinseitenregelungMessbereich Cl: 0,01 – 10 mg/lAuflösung Cl: 0,01 mg/lKalibrierung pH: 1-Punkt-Kalibrierung
Temperaturmessung:Messung an der Messzelle über Sensor PT 10002 weitere Temperaturmessungen möglich (PT1000, KTY83 und KTY16 möglich)Messbereich T: 2 x 0 – 50 OC; 1 x 0 - 75 OCAuflösung T: 0,1 OCKalibrierung Cl: 1-Punkt-Kalibrierung
Regelungscharakteristik (pH und Chlor): Proportionalregelung
Dosierausgänge:3 Relais-SchaltausgängePotentialfrei oder 230V~ (max. 2A)Pulsweiten- oder Pulsfrequenz-Ansteuerung (max. 240 Pulse/Minute)
Eingänge / Ausgänge für Zusatzfunktionen:4 universelle Schalteingänge (potentialfrei)4 universelle Relais-Schaltausgänge, potentialfrei oder 230V~ (max. 4A)Unbenutzte Dosierausgänge
Überwachungsfunktionen:Durchfluss MesswasserkreisDruckschalter (optional)Niveau pHNiveau Desinfektion
Signalstromausgänge: bis zu 8 x 0/4 – 20 mA (optional)
Alarmrelais: Potentialfrei oder 230V~ (max. 4A)
Erweiterungen: 3 Steckplätze für Erweiterungs-Module
Stromausgänge: 0/4-20mA Steckmodul PM5-SA4 KONVERTER 0/4-20MA (Art.-Nr. 127011), vier Stromausgänge 0/4-20mA (optional); 1 oder 2 Module bestückbar
Schnittstellen: LAN (RJ45) 100Mbit/s (mindestens CAT5-Verkabelung), USB, CAN, SD-Kartenslot, RS-485 Datenschnittstelle (optional)
Kommunikation: Embedded Web-Server und Web-basierte grafische Benutzeroberfläche
Betriebstagebuch: Speicherung aller relevanten Events über 1 Jahr
Elektrischer Anschluß: 100 – 240 V~, 50/60 Hz
Temperaturbereiche: Betriebstemperatur 0 °C – 50 °C, Lagertemperatur -20 °C – 70 °C
Luftfeuchtigkeit: 0 – 90%, nicht kondensierend
Schutzart Controller: IP 65
Schutzart Pumpengehäuse: IP 65
Maße: 715 x 495 x 125 mm (BxHxT)
Features im Überblick:
Großer und übersichtlicher 7" (17,8 cm) TFT Wide VGA Display mit LED Hintergrundbeleuchtung
Einfache und intuitive Bedienung über Touchscreen
Weitreichende, kontextbezogene Hilfefunktion
Vielfältige Anschlußmöglichkeiten zur Steuerung von externen Zusatzgeräten
Möglichkeit für vollen Fernzugriff aus lokalem Netzwerk oder Internet in Real-Time durch embedded Webserver.
Vielfältiger Passwortschutz durch verschiedene Bedienerebenen
Messung von pH-Wert und Chlor/Brom (nur Analyt 3 zusätzlich Redox)
Analyt 3 und Analyt 3 Hotel entsprechen der DIN 19 643, ÖNORM M 5872 und SIA 385/1-2000
Möglichkeit zur 2-seitigen pH-Wert-Regulierung
Temperaturkompensation des pH-Wertes
Druckfeste potentiostatische Gold/Platin-Chlormesszelle für präzise und selektive Messung
Einfache Kalibrierung und Wartung der Chlormesszelle
Umfangreiche Alarmfunktionen. Alarme können akustisch, optisch, über Relaisausgang und per email (bei Verbindung zum Internet) ausgegeben werden.
Konfigurierbare grafische Darstellung der Messwerte mit Langzeit-Speicherung aller Messwerte
Weitreichende Langzeit-Logbuchfunktion zur Speicherung der Betriebshistorie
Graphische Anzeige der Messwerte
Datenexport (z.B. Messwerte) über USB oder Internet (bei Verbindung zum Internet)
0/4-20mA Ausgang (optional), 4-fach oder 8-fach
4 universelle Schalteingänge (potentialfrei)
Zur Berechnung der Dosierleistung kann die Förderleistung der verwendeten Dosierpumpen in die Software eingegeben werden
Steuerung der Dosierpumpen über Signal Ein/Aus oder direkte Ansteuerung der Hübe bei Membrandosierpumpen
Messzelle mit Probenentnahmehahn und Durchflussüberwachung und -einstellung
Eco-Mode zum Abschalten des Displays
Möglichkeit zur Steuerung einer Flockmitteldosierpumpe
Einfacher und schneller Zugriff auf die Messsensorik
Elegantes Design
Lieferumfang
Analyt Controller, montiert auf Platte incl. 2-teiligem Gehäuse
Messsensorik für pH-Wert und freies Chlor über potentiostatische Chlormesszelle, Messung des Redox-Potentials
Bedienungsanleitung
Montagematerial
2 Schlauchpumpen (für die Dosierung von pH-Regulierung und flüssigem Chlor
Sauglanzen und Impfstücke
Messwasser- und Dosierschlauch
Testkit und Puffer- und Reinigungslösung

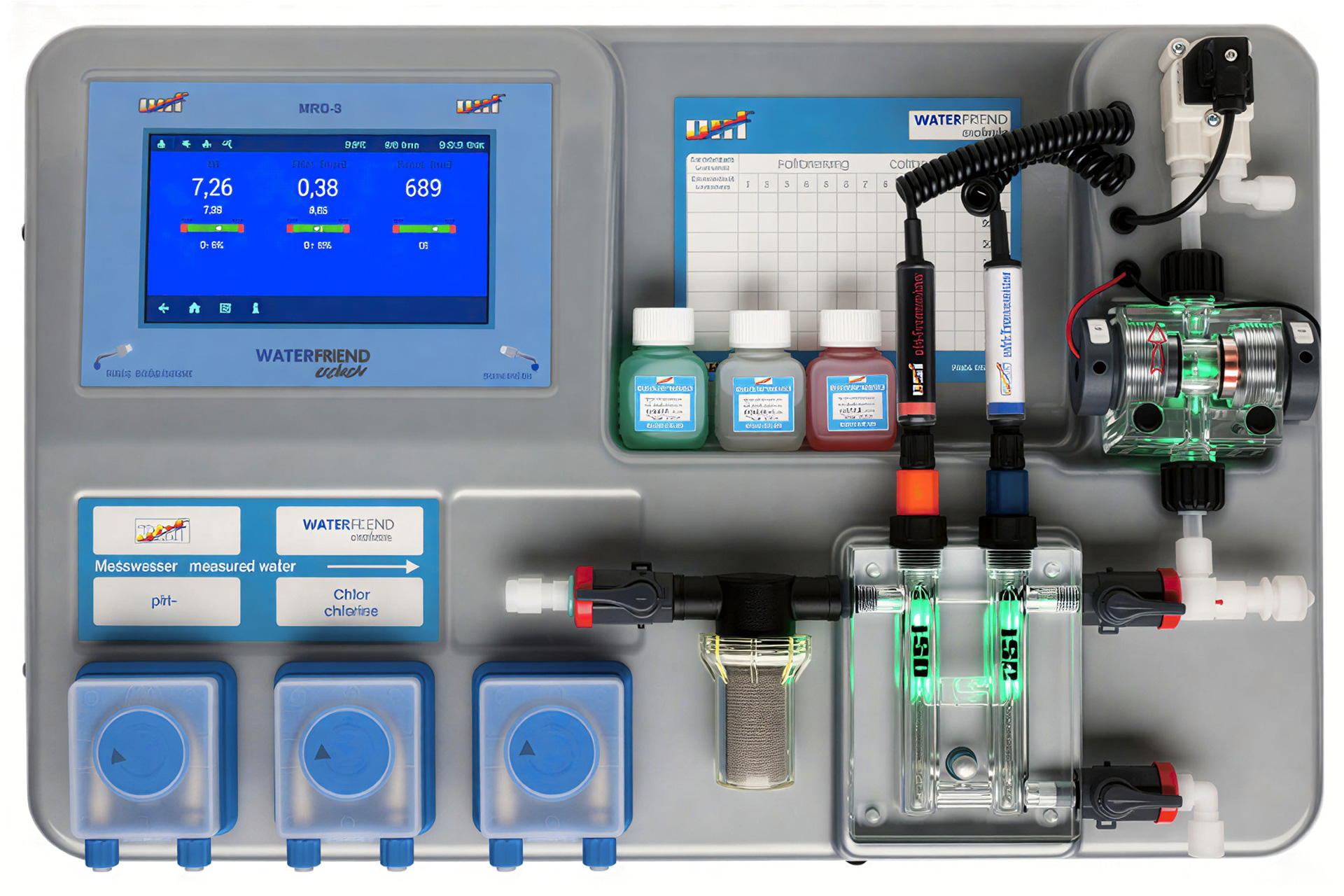

Dosieranlage osf Waterfriend exclusiv Chlor (MRD-3)
ab
8.282,00 €*
Dosier-, Mess- und Regelanlage für Chlor, pH und Redox mit serienmäßigem Internetanschluss ohne Aufpreis.
Die Dosieranlage „WATERFRIEND MRD-3“ beinhaltet einen farbigen Touch Screen Monitor mit grafischer Oberfläche und benutzerfreundlicher Menüführung, sowie einen Web-Server. Diese richtungsweisende Technologie ermöglicht den Zugriff auf die Dosieranlage mittels Internet, Computer, Smartphone oder Gebäudeleittechnik.
Die Dosieranlage einschließlich Steuerung, Chlorsensor Einstabmessketten, Durchflussarmatur, Schmutzfilter, Durchflussmesser und Dosierpumpen befindet sich in einem formschönen Kunststoffgehäuse für Wandmontage. Varianten - 2 Dosierpumpen, Sauglanzen und Impfventile - 3 Dosierpumpen, Sauglanzen und Impfventile
Lieferung beinhaltet - Chlor-Sensor (amperometrische Messzelle) mit informativem Farbwechsel - 2 Glas-Elektroden (Einstabmessketten), jeweils mit RGB Farblicht und Farbwechsel für die Kalibrierung - 1 hochwertiger Durchflussmesser mit Mengenerfassung - 2 Dosierpumpen (max 10 l/h) mit drehzahlgeregelten Motoren - 2 Sauglanzen, komplett - Beleuchtete -Durchflussarmatur (transparent) mit informativem Farbwechsel für die Kalibrierung - 2 Impfventile aus Teflon - 3 verschiedene Pufferlösungen (50 ml) - Messwasser- und Dosierschlauch, je 10m - 2 Messwasser-Entnahmehähne - 1 Messbecher - Verbindungs- und Befestigungsmaterial
Die hochwertigen und leistungsstarken Dosierpumpen werden durch drehzahlgeregelte Schrittmotoren angetrieben. Die Fördermenge ist somit in einem Bereich von 0 bis 10 Liter pro Stunde einstellbar.
