Überlaufrinne folieren

Rinnenauskleidung und Abdichtung mit PVC-Folie

Wann eine Rinnenauskleidung mit Folie sinnvoll ist

Eine Folienauskleidung der Überlaufrinne bietet sich überall dort an, wo auch das Becken selbst mit Folie ausgekleidet wird. Bei einem neuen Betonbecken mit Folieauskleidung wird die Rinne in das durchgehende Foliensystem einbezogen, sodass Becken und Rinne eine optisch und technisch einheitliche Oberfläche bilden. Bei der Schwimmbeckensanierung ist die Folie häufig die wirtschaftlichste Lösung, um eine undichte oder optisch in die Jahre gekommene Rinne ohne aufwendigen Rückbau wieder dicht und ansehnlich zu machen.

Im Vergleich zu Fliesen ist die Folie elastisch und überbrückt feine Risse im Untergrund, die bei starren Belägen zu Undichtigkeiten führen würden. Sie ist UV- und chlorbeständig und in verschiedenen Farben erhältlich, sodass sich die Rinne farblich an das Becken anpassen lässt. Mehr zur Auswahl der Materialien finden Sie im Bereich Schwimmbadfolie sowie zu den maßgefertigten Innenhüllen unter Einhängefolien und Liner.

Die Herausforderung: Abdichtung an den Ablaufrohren

Der kritischste Punkt jeder Rinnenauskleidung ist der Anschluss der Folie an die Ablaufrohre. In der Überlaufrinne sammelt sich das über die Beckenkante abfließende Wasser und wird über Abläufe in den Schwallwasserbehälter und den Filterkreislauf zurückgeführt. An jeder dieser Durchführungen muss die Folie absolut dicht an das Rohr angeschlossen werden.

Ideal ist es, wenn die Rinne bereits mit Press-Flanschen oder Folienflanschen ausgestattet ist. Bei diesen Bauteilen wird die Folie zwischen zwei Flanschringe geklemmt und so mechanisch wasserdicht fixiert. Fehlen solche Flansche, was bei älteren oder selbst gebauten Rinnen häufig der Fall ist, muss der Übergang von Hand hergestellt werden, etwa durch das Einschweißen passgenauer Folienmanschetten. Diese Arbeit verlangt Erfahrung, denn an engen Radien und an den Ecken der Rinne ist sauberes Schweißen schwierig. Genau hier zahlt sich die Fertigung individueller Folienbleche aus, die FKB für den Überlaufkantenbereich vorbereitet.

Verbreitete Rinnentypen

Überlaufrinnen werden in unterschiedlichen, standardisierten Profilen gebaut, die sich in Querschnitt und Lage der Überlaufkante unterscheiden. Für eine Anfrage, Beratung oder Angebotserstellung ist es deshalb unbedingt erforderlich, die vorhandene Rinnenart anzugeben. Die folgenden Profile sind verbreitet:

Da sich diese Profile in Form und Abmessung unterscheiden, müssen die Folienbleche und Manschetten jeweils passend zum Querschnitt gefertigt werden. Eine pauschale Lösung gibt es nicht: Erst mit der genauen Rinnenart und den Maßen lässt sich der Aufwand seriös einschätzen und ein verbindliches Angebot erstellen.

Ablauf der Folienauskleidung

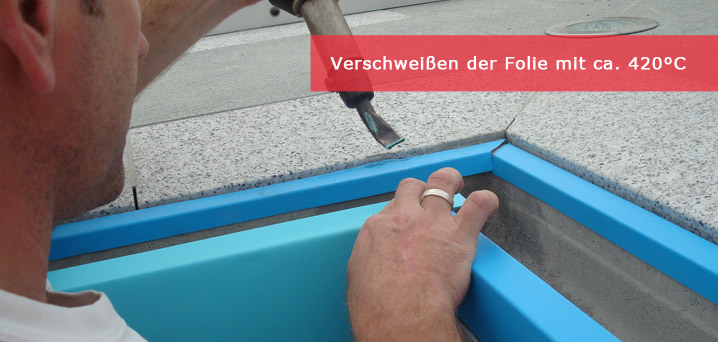

Den Ausgangspunkt bildet die genaue Aufnahme der Rinne mit Profil, Maßen und Lage der Abläufe. Auf dieser Grundlage fertigt FKB die Folienbleche für den Überlaufkantenbereich passgenau an. Vor Ort wird der Untergrund gereinigt und vorbereitet, anschließend wird die Schwimmbadfolie in die Rinne eingelegt und an der Überlaufkante verschweißt. Die Schweißnähte werden sorgfältig auf Dichtheit geprüft, denn an der Überlaufkante und an den Rohrdurchführungen entscheidet sich die Dauerhaftigkeit der gesamten Auskleidung.

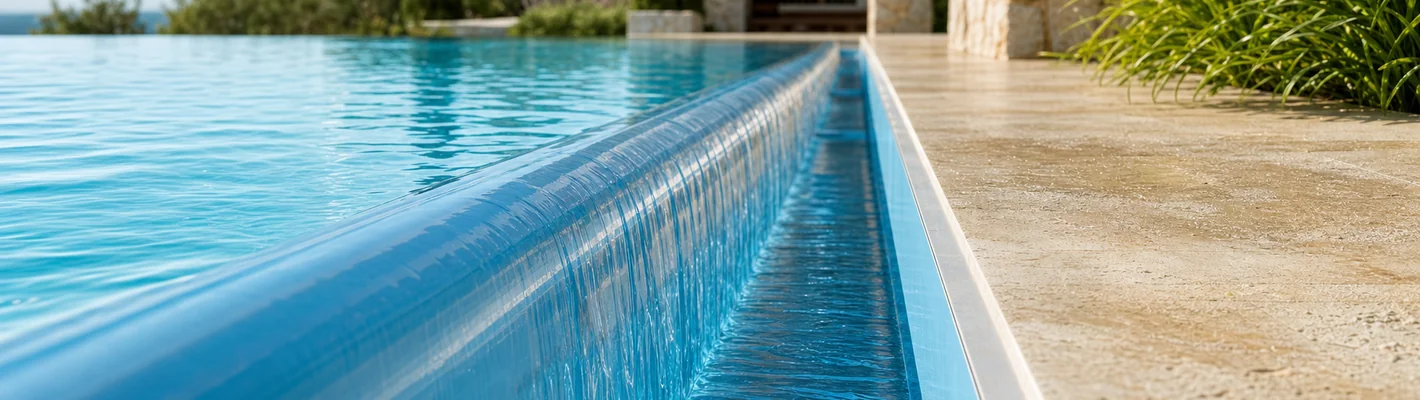

Das Ergebnis ist eine fertig ausgekleidete Überlaufrinne ohne Rost, die sich nahtlos an die Beckenfolie anschließt. Bei einer umfassenden Sanierung empfiehlt es sich, Becken und Rinne in einem Arbeitsgang zu folieren, damit Farben und Schweißnähte aufeinander abgestimmt sind. Wie das zugehörige Becken aufgebaut ist, lesen Sie unter Betonbecken mit Folieauskleidung. Eine Übersicht aller Folienthemen finden Sie im Bereich Folienauskleidung.
