Schwimmhallen Entfeuchtungssystem KVS® LEG-AuFo-R-Serie
ab 33.831,70 €
Zusatzausstattung individuell konfigurieren - ganz nach Ihren Wünschen
Wählen Sie jetzt die Ausstattungsdetails, um Ihr individuelles Entfeuchtungssystem perfekt auf Ihre Anforderungen abzustimmen – für eine Lösung, die so einzigartig ist wie Ihr Projekt.
Haben Sie Fragen zu diesem Produkt?
Gern beraten wir Sie in einem persönlichem Gespräch.
Anfrage Beratungstermin
Kompetente Beratung und individuelle Planung - Für Ihren persönlichen Traumpool!
Wir unterstützen und beraten Sie in all Ihren Wünschen , angefangen bei der Wahl des passenden Filtermaterials, bis hin zur Planung und Umsetzung Ihres Traumpools. Eine ausführliche Beratung steht dabei immer im Vordergrund, und bildet die Basis unserer Leistung. Damit Ihre persönlichen Vorstellungen und Anforderungen bestens umgesetzt werden, nehmen wir im Gespräch mit Ihnen und einer Besichtigung vor Ort Ihre Wünsche und Ideen auf und planen für Sie kompetent und individuell.
Unsere Fachberater mit umfassenden Produktkenntnissen im Schwimmbadbau und Zubehör besuchen Sie gern persönlich vor Ort.
Jetzt unverbindlich einen Beratungstermin zu Hause anfragen!
Die Beratungskosten werden bei einem Folgeumsatz ab 2500 Euro brutto bis zu 3 Jahren zurückerstattet. Das Angebot richtet sich an Kunden in Baden-Württemberg, Berlin, Brandenburg und Sachsen. Andere Bundesländer auf Anfrage. Das Angebot richtet sich nur an Endkunden für eine Beratungsdauer von bis zu 1,5 Stunden.
Bitte beachten Sie, dass wir bei einer Beratung bei Ihnen zu Hause einen Pauschalbetrag in Höhe von 149 Euro inkl. MwSt. berechnen.
Schwimmhallen Entfeuchtungssystem KVS® LEG-AuFo-R-Serie - Maximale Effizienz und Komfort für Ihr Schwimmbad
Genießen Sie dauerhaft optimale Luftqualität und schützen Sie Ihre Bausubstanz: Das KVS® LEG-AuFo-R Schwimmhallen Entfeuchtungssystem bietet maximale Flexibilität, herausragende Energieeffizienz und eine intelligente Regelungstechnik - ideal für alle, die höchste Ansprüche an Komfort, Hygiene und Betriebskosteneinsparung stellen. Durch einzigartige Modulbauweise, App-gesteuerte Bedienung und effektive Wärmerückgewinnung ist dieses Entfeuchtungssystem eine zukunftssichere Lösung für private und öffentliche Schwimmbäder, Wellness- und Spa-Bereiche.
Vorteile
- Energieeffizient dank bis zu 85 % Wärmerückgewinnung bei Außenluft-/Fortluft-Betrieb
- Modernste EC-Ventilator-Technik - leiser Betrieb und geringer Stromverbrauch
- Platzsparende, wandnahe Aufstellung durch rückseitige Luftanschlüsse
- Optional UV-C Entkeimung für höchste Hygieneansprüche
- Komfortabler Zugriff via KVS®-Connect App - Fernwartung, Statuschecks, Parameteranpassung
- Korrosionsschutz und lange Lebensdauer dank eloxiertem Aluminium und beschichteten Wärmetauschern
Material
Die LEG-AuFo-R-Serie setzt auf hochwertige, langlebige Materialien: Eloxierte Aluminiumprofile bieten Stabilität, die zweischalige Aluminium-Verkleidung mit innenliegender Isolierung optimiert den Schallschutz und minimiert Wärmeverluste. Die Wärmetauscher sind zusätzlich speziell gegen Korrosion beschichtet - ideal für das Einsatzgebiet rund um Schwimmbäder. Flexible Dichtungen sorgen für perfekte Abdichtung in jeder Einbausituation. Alle verbauten Komponenten werden vor Auslieferung individuell geprüft.
Anwendung
Das System eignet sich für Schwimmhallen jeder Größenordnung, Technikräume und für anspruchsvolle Wellness- oder Fitnessbereiche mit erhöhter Luftfeuchte. Relevante Einsatzgebiete sind öffentliche und private Hallenbäder, Spa-Anlagen, Hotelpools, aber auch spezielle Anwendungen in gewerblichen Gebäuden mit Bedarf an Feuchteschutz und Luftqualität. Kunden schätzen insbesondere die Kombination aus einfacher Integration, geringem Wartungsaufwand und modernster App-Anbindung. Die intuitive Bedienoberfläche vereinfacht den Betrieb - auch aus der Ferne per Tablet oder Smartphone.
Technische Daten
| Technische Daten | LEG 36-AuFo-R | LEG 46-AuFo-R | LEG 66-AuFo-R | LEG 36-AuFo-R 3200 | LEG 46-AuFo-R 3200 | LEG 66-AuFo-R 3200 | LEG 86-AuFo-R 3200 |
|---|---|---|---|---|---|---|---|
| Die technischen Daten beziehen sich auf: Hallentemperatur 30 °C / Luftfeuchtigkeit 60-80 % / Beckenwassertemperatur 27-28 °C *Umluft 30 °C / 60 % r.F. **Außenluft a) nach VDI 2089 b) bei +8 °C c) bei -5 °C ***8 °C / 80 % - 28 °C / 60 % |
|||||||
| Beckengröße (m²) | 40-50 | 40-60 | 50-75 | 40-50 | 40-60 | 50-75 | 70-100 |
| Luft-Nennleistung (min.-max.) (m³/h) | 1200 (800-1200) | 1400 (1000-1500) | 1600 (1000-1600) | 3200 (2800-3500) | 3200 (2800-3500) | 3200 (2800-3500) | 3200 (2800-3500) |
| Außenluftanteil max. (%) | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Entfeuchtungsleistung* (kg/h) | 4,3-6,1 | 5,3-7,5 | 6,6-9,4 | 4,3-6,1 | 5,3-7,5 | 6,6-9,4 | 10-14,0 |
| Entfeuchtungsleistung a) b) c) ** (kg/h) | 7,6 / 16,2 / 21,1 | 8,9 / 18,7 / 23,9 | 10,2 / 20,8 / 26,5 | 20,4 / 42 / 56 | 20,4 / 43 / 57 | 20,4 / 44 / 58 | 20,4 / 47 / 61 |
| Externer Druckverlust max. (Pa) | 240 | 240 | 240 | 240 | 240 | 240 | 240 |
| Ventilator-Leistungsaufnahme (W) | 180 | 230 | 279 | 700 | 700 | 700 | 700 |
| Wärmerückgewinnung an Luft (kW) | 3,6 | 4,7 | 6,0 | 3,6 | 4,7 | 6,0 | 8,6 |
| Rückwärmezahl *** (%) | 74 | 72 | 70 | 72 | 72 | 72 | 72 |
| Einspeisung | AC 400 V 3 N | AC 400 V 3 N | AC 400 V 3 N | AC 400 V 3 N | AC 400 V 3 N | AC 400 V 3 N | AC 400 V 3 N |
| Gesamtanschlusswert (kW) | 1,3 | 1,8 | 2,2 | 2,3 | 2,7 | 3,1 | 3,4 |
| Zuleitung min. | 5 x 1,5 mm² | 5 x 1,5 mm² | 5 x 1,5 mm² | 5 x 1,5 mm² | 5 x 1,5 mm² | 5 x 2,5 mm² | 5 x 2,5 mm² |
| Vorsicherung (min. Typ C) träge (A) | 3 x 10 | 3 x 10 | 3 x 10 | 3 x 10 | 3 x 10 | 3 x 16 | 3 x 16 |
| Kompressorleistungsaufnahme (kW) | 0,72 | 1,13 | 1,51 | 0,72 | 1,13 | 1,51 | 1,83 |
| PWW Heizregister (80 °C / 60 °C) (kW) | 10,0 | 11,5 | 12,6 | 32,0 | 32,0 | 32,0 | 32,0 |
| PWW NT Heizregister (50 °C / 40 °C) (kW) | 5,6 | 6,8 | 7,8 | 17,2 | 17,2 | 17,2 | 17,2 |
| Einsatzbereich min. r.F. (% rel.) | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
| Einsatzbereich max. r.F. (% rel.) | 95 | 95 | 95 | 95 | 95 | 95 | 95 |
| Abmessungen L × B × H (mm) | 2500 × 700 × 1350 | 2500 × 700 × 1350 | 2500 × 700 × 1350 | 2820 × 790 × 1530 | 2820 × 790 × 1530 | 2820 × 790 × 1530 | 2820 × 790 × 1530 |
| Größte Transporteinheit (mm) | 1400 × 700 × 1350 | 1400 × 700 × 1350 | 1400 × 700 × 1350 | 1580 × 790 × 1530 | 1580 × 790 × 1530 | 1580 × 790 × 1530 | 1580 × 790 × 1530 |

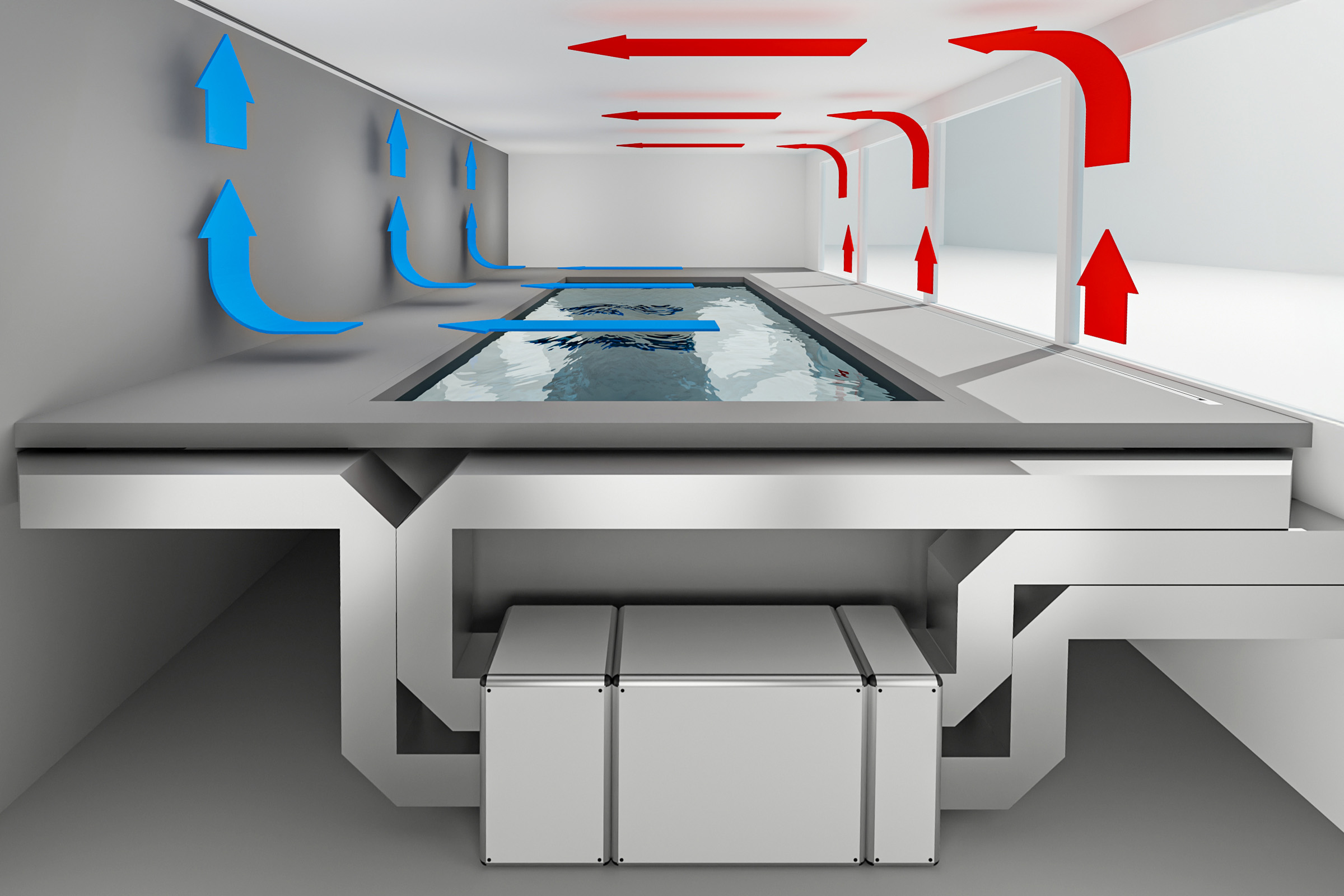

Außenluft- / Fortluftbetrieb
Wärmerückgewinnung
Beckenwasser-Wärmetauscher
UV-C Entkeimung
App-Steuerung
Optionen und Ausstattung
- KVS®-Connect: Fernzugriff per Smartphone/Tablet
- PWW- oder Elektro-Heizregister
- Rückseitiger Luftanschluss für platzsparende Aufstellung
- Außenluft- und Fortluftführung mit Filtertechnik
- UV-C-Entkeimung für hygienisch saubere Raumluft
Im Standard enthalten sind: Modulbauweise, wartungsfreundliche Komponenten und geräuscharmer Betrieb.
Varianten der LEG-AuFo-R-Serie
Leistungsgrößen für kleine bis große Pools, auch mit 3200 m³/h Luftleistung:
- LEG 36-AuFo-R
- LEG 46-AuFo-R
- LEG 66-AuFo-R
- LEG 36-AuFo-R 3200
- LEG 46-AuFo-R 3200
- LEG 66-AuFo-R 3200
- LEG 86-AuFo-R 3200
KVS®-Connect - Fernzugriff für Ihre Entfeuchtungstechnik
Mit KVS®-Connect lassen sich kompatible Geräte bequem über Smartphone oder Tablet steuern - auch aus der Ferne. Sie erhalten vollen Zugriff auf Betriebsdaten, Parameter und Störmeldungen. So profitieren Sie von maximaler Kontrolle und Komfort im laufenden Betrieb.
Fragen Sie jetzt Ihr individuelles Schwimmhallen Entfeuchtungssystem der LEG-AuFo-R-Serie an und sichern Sie sich dauerhaft optimale Raumluft für Ihr Projekt!
Fragen & Antworten zu Schwimmhallen Entfeuchtungssystem KVS® LEG-AuFo-R-Serie
-
Ist das KVS® LEG-AuFo-R Entfeuchtungssystem für private Schwimmhallen mit einer Wasserfläche von 40 m² geeignet?
Ja, das System ist für private Schwimmhallen mit typischen Wasserflächen bis etwa 40 m² konzipiert. Die Auslegung sollte jedoch anhand der konkreten Raumgröße, Wasserfläche und Nutzungshäufigkeit erfolgen. Für größere oder stark frequentierte Anlagen empfiehlt sich eine individuelle Beratung zur passenden Gerätegröße. -
Kann das KVS® LEG-AuFo-R System mit bestehenden Lüftungskanälen und Pooltechnik kombiniert werden?
Das System ist als Kanalgerät für die Integration in bestehende Lüftungskanäle konzipiert. Es ist mit gängigen Rohrsystemen kompatibel, sofern die Anschlussmaße und Luftvolumenströme passen. Eine Abstimmung mit der vorhandenen Pooltechnik und Steuerung ist empfehlenswert, um einen reibungslosen Betrieb zu gewährleisten. -
Wie wird das KVS® LEG-AuFo-R Entfeuchtungssystem im Technikraum montiert und gewartet?
Das Gerät wird im Technikraum aufgestellt und über Luftkanäle mit der Schwimmhalle verbunden. Die Wartung erfolgt über zugängliche Serviceklappen, wobei regelmäßige Filterkontrollen und die Überprüfung der Kondensatabfuhr empfohlen werden. Die App-Steuerung erleichtert die Überwachung und Anpassung der Betriebsparameter im Alltag. -
Ist das Entfeuchtungssystem für den ganzjährigen Betrieb in mitteleuropäischen Klimazonen geeignet?
Ja, das System ist für den ganzjährigen Betrieb in mitteleuropäischen Klimazonen ausgelegt. Es arbeitet effizient auch bei niedrigen Außentemperaturen und schützt die Bausubstanz zuverlässig vor Feuchteschäden. Die Wärmerückgewinnung sorgt zudem für energieeffizienten Betrieb während der Heizperiode. -
Wie verhält sich das KVS® LEG-AuFo-R System bei längeren Stillstandszeiten, etwa während der Überwinterung?
Das System kann bei längeren Stillstandszeiten abgeschaltet werden, sollte aber vor dem Wiederanlauf auf Funktion und Sauberkeit überprüft werden. In Regionen mit Frost empfiehlt sich das vollständige Entleeren des Kondensatablaufs, um Frostschäden zu vermeiden. Die Elektronik ist für saisonale Nutzung geeignet. -
Ist das KVS® LEG-AuFo-R Entfeuchtungssystem für Schwimmhallen mit hoher Luftfeuchtigkeit und hartem Leitungswasser geeignet?
Das System ist für hohe Luftfeuchtigkeit in Schwimmhallen konzipiert und arbeitet unabhängig vom Härtegrad des Leitungswassers, da es keine direkten wasserführenden Komponenten im Kontakt mit dem Beckenwasser gibt. Die Kondensatabfuhr sollte jedoch regelmäßig kontrolliert werden, um Ablagerungen durch hartes Wasser zu vermeiden. -
Für welche Schwimmbadtypen oder Anwendungen ist die KVS® LEG-AuFo-R Serie nicht geeignet?
Das System ist nicht für Außenpools oder offene Schwimmbereiche geeignet, da es auf geschlossene Schwimmhallen mit kontrollierbaren Raumklimabedingungen ausgelegt ist. Für sehr große öffentliche Bäder oder Sonderanwendungen sollte eine individuelle Planung erfolgen. -
Welche typischen Anwendungsfehler sollten bei der Installation des KVS® LEG-AuFo-R vermieden werden?
Ein häufiger Fehler ist die falsche Dimensionierung der Luftkanäle oder die unzureichende Abstimmung mit der Raumgröße. Auch eine nicht fachgerechte Kondensatabfuhr kann zu Betriebsstörungen führen. Es empfiehlt sich, die Installation durch einen Fachbetrieb durchführen zu lassen und die Herstellerhinweise zu beachten.
