Klima & Taupunkt

So bleibt eine Schwimmhalle bauphysikalisch dauerhaft sicher

Schwimmhalle: Klima, Taupunkt und Bauphysik

Eine Schwimmhalle ist bauphysikalisch ein Sonderfall. Im Innenraum stehen typischerweise 28–32 °C Lufttemperatur und 50–60 % relative Luftfeuchte als Sollwert (VDI 2089). Aus diesen Werten ergibt sich ein Taupunkt zwischen rund 18 und 22 °C – die zentrale Größe, an der die gesamte Gebäudehülle ausgelegt werden muss.

Sollwerte nach Nutzung – und warum sie zueinander passen müssen

Die Lufttemperatur in der Schwimmhalle wird in der Regel 1–2 °C höher geführt als die Wassertemperatur. So wird die Verdunstung kontrolliert, die Feuchtelast bleibt im Griff und nasse Haut kühlt nicht aus. Grundlage ist die VDI 2089, die Planung und Auslegung von Schwimmhallenklimatisierung definiert.

Die empfohlene relative Luftfeuchte liegt bei 50–60 %. In der kalten Jahreszeit darf dieser Wert niedriger angesetzt werden, um Kondensationsrisiken an kühlen Bauteilen zu vermeiden.

Was der Taupunkt bedeutet

Warme Luft kann deutlich mehr Wasserdampf aufnehmen als kalte. Kühlt sie ab, erreicht sie irgendwann den Taupunkt: Die Luft ist gesättigt, und überschüssiger Wasserdampf schlägt sich als Kondensat an Oberflächen nieder. In der Schwimmhalle heißt das konkret: jede innere Oberfläche muss dauerhaft wärmer sein als der Taupunkt – auch nachts, auch in den kältesten Wochen, auch wenn die Lüftung einmal ausfällt.

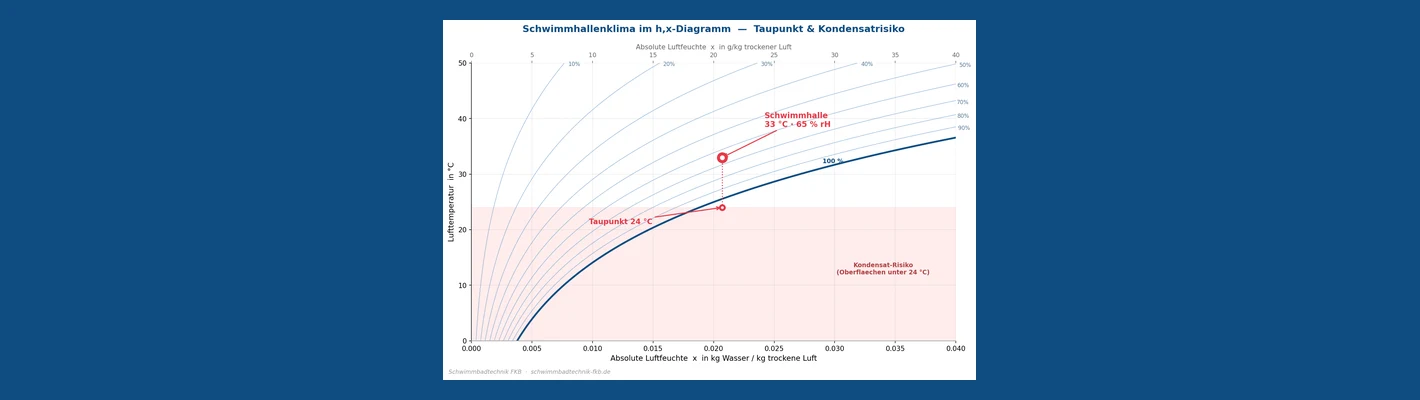

Bei 33 °C und 65 % rF liegt der Taupunkt bei rund 24 °C. Wer den Sollwert moderater führt – etwa 30 °C und 50 % rF – verschiebt den Taupunkt auf rund 18 °C. Genau hier entscheidet die Auslegung, wie aufwendig die Hüllen-Dämmung und die Entfeuchtung sein müssen.

Mollier-Diagramm – Beispielrechnungen aus dem Leitfaden

Das Mollier-h,x-Diagramm ist das zentrale Planungswerkzeug. Aus Lufttemperatur und relativer Feuchte werden Wassergehalt und Taupunkt grafisch abgelesen. Für unsere Schwimmhallen-Auslegung prüfen wir bei jedem Bauvorhaben:

Praktisch heißt das: Eine Halle, die nur leicht kühler gefahren wird (30 statt 33 °C) und 10 Prozentpunkte trockenere Luft akzeptiert (50 statt 60 %), hat einen Taupunkt von 18,4 statt 24 °C – ein bauphysikalisch völlig anderes Projekt. Die Tabelle zeigt, warum die Sollwert-Wahl die wichtigste Bauplanungs-Entscheidung ist.

Zwei Hebel, um den Taupunkt zu senken

1. Oberflächentemperatur erhöhen – durch bessere Wärmedämmung, hochwertige Verglasung und optimierte Luftführung wird verhindert, dass Bauteile unter den Taupunkt abkühlen. Das ist der bauliche Ansatz.

2. Luftfeuchte reduzieren – durch gezielte Entfeuchtung wird weniger Wasserdampf in der Luft gehalten, der Taupunkt sinkt. Das ist der technische Ansatz.

Beide Hebel kosten Energie. Je stärker die relative Luftfeuchte abgesenkt wird, desto intensiver muss das Entfeuchtungssystem arbeiten. Daher suchen wir bei jeder Planung eine wirtschaftliche Balance zwischen baulicher Isolierung (einmalige Investition) und technischer Entfeuchtung (laufender Energieaufwand).

Was die Hallenhülle erfüllen muss

Dampfdicht: Wasserdampf darf nicht in die Konstruktion eindringen. Aluminiumkaschierte Innendämmungen oder gleichwertige Dampfsperren bilden die innere Schutzschicht. Details dazu im Beitrag Dampfsperre und Innendämmung.

Luftdicht: Feuchte Luft transportiert über Leckagen ein Vielfaches der Wassermenge gegenüber reiner Diffusion. Anschlüsse, Steckdosen, Durchführungen und Fensterleibungen müssen sorgfältig abgeklebt und ausgespritzt werden.

Kältebrückenfrei: Geometrische und materielle Kältebrücken (z. B. Stahlträger ohne thermische Trennung, durchgehende Betonbauteile) müssen vermieden oder so überdämmt werden, dass die innere Oberflächentemperatur sicher über dem Taupunkt liegt – siehe Wand- und Deckenaufbau.

Diese drei Anforderungen sind gleichwertig. Wer nur eine davon erfüllt und die anderen vernachlässigt, baut über Jahre einen schleichenden Bauschaden auf.

Bilder zum Thema

Mollier-h,x-Diagramm als Planungswerkzeug: zeigt den Zusammenhang zwischen Temperatur, relativer Feuchte, Wassergehalt und Taupunkt. Bei 30 °C / 60 % rF schneidet der Operating Point die 100-%-Sättigungskurve bei rund 21,5 °C – der Taupunkt, den jede innere Oberfläche überschreiten muss. (Quelle: FKB-Leitfaden Schwimmhallenplanung, S. 7–9)

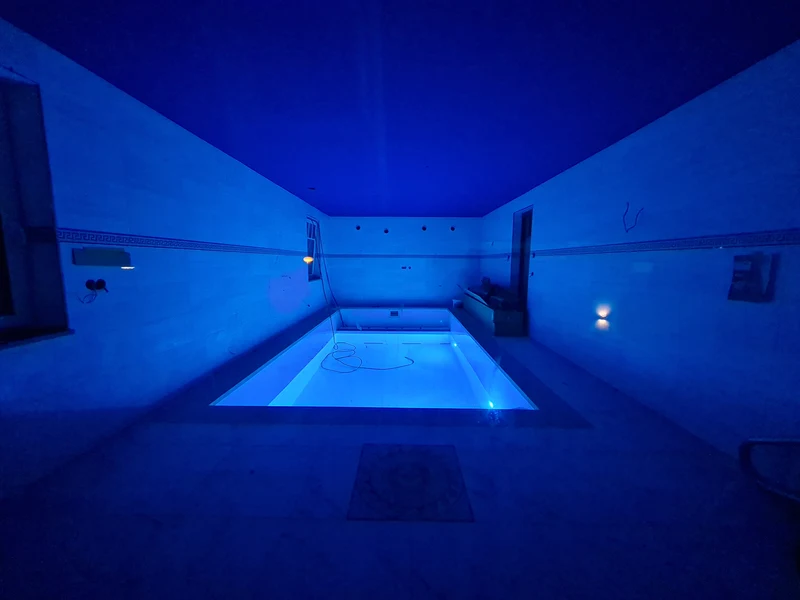

Sollklima privatbad: 28–32 °C Lufttemperatur über 26–30 °C Wassertemperatur, 50–60 % rF (VDI 2089). Auch nachts gehalten, damit der Taupunkt nirgendwo unterschritten wird.

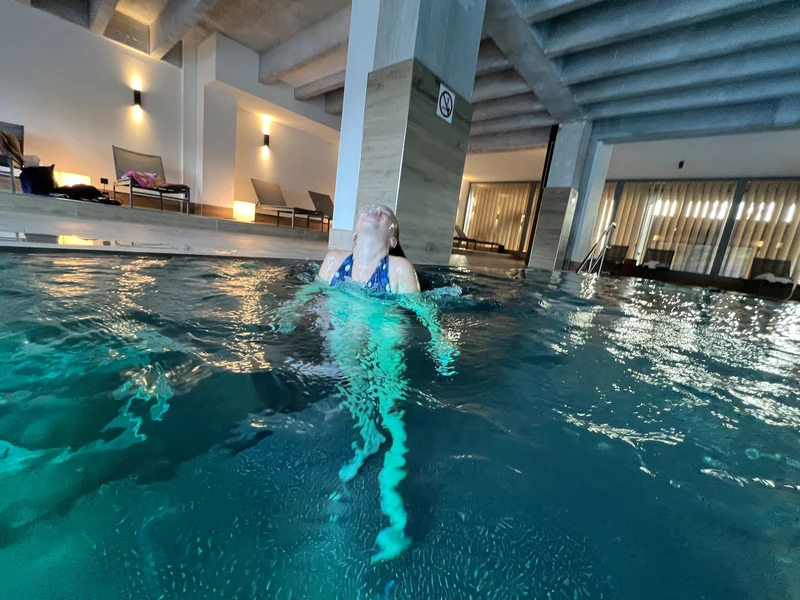

Die kritischen Stellen sind Fensterleibungen, Wand-Decken-Anschlüsse, Wand-Beckenrand-Übergänge und alle Durchführungen für Lüftung und Beleuchtung. Für jede dieser Stellen muss eine Taupunktberechnung den sicheren Abstand zur Sättigung nachweisen.
