Rückspülautomaten

Stellantriebe und Stangenventile für die automatische Filterrückspülung

Warum die Rückspülung automatisieren?

Die manuelle Rückspülung über ein 6-Wege-Ventil ist zwar einfach, wird im Alltag aber leicht vergessen oder zu selten durchgeführt. Ein überfälliger Filter arbeitet ineffizient: Der Durchfluss sinkt, die Pumpe läuft gegen erhöhten Widerstand, und die Wasserqualität leidet. Der Rückspülautomat löst dieses Problem, indem er den Vorgang nach Zeitplan oder bei Erreichen eines definierten Filterdrucks selbsttätig startet. So bleibt die Filterleistung konstant, der Energieverbrauch der Pumpe niedrig und das Beckenwasser dauerhaft klar. Bei jeder Verstellung wird die Filterpumpe von der Steuerung kurz ausgeschaltet, wie auch beim manuellen 6-Wege-Ventil, damit die Armatur drucklos umschalten kann.

Stellantriebe für 6-Wege-Ventile

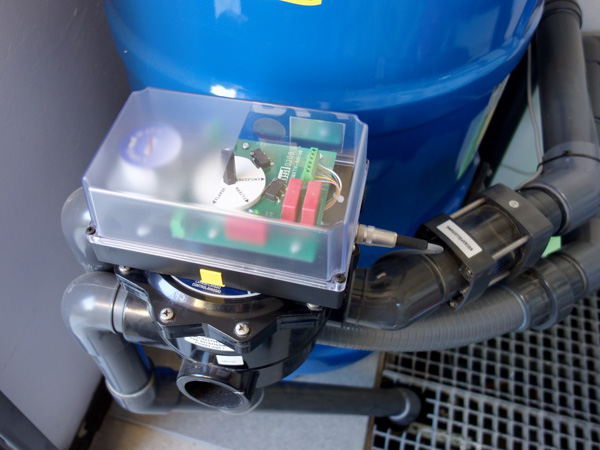

Stellantriebe lassen sich auf nahezu alle gängigen 6-Wege-Ventile aufsetzen und machen aus einem manuellen Filterventil eine automatisierte Armatur. Die Ansteuerung erfolgt in der Regel über die Schwimmbadsteuerung oder eine interne Steuerung des Antriebs. Alle Ventilpositionen, also Filtern, Rückspülen, Nachspülen und die übrigen Stellungen, werden über einen einzigen Antrieb angefahren. Wie beim manuellen Betrieb schaltet die Steuerung die Filterpumpe zur Verstellung ab. Die Auslösung kann zeitabhängig nach einem festen Programm oder druckabhängig bei steigendem Filterdruck eingestellt werden.

Stangenventile und Hubventile

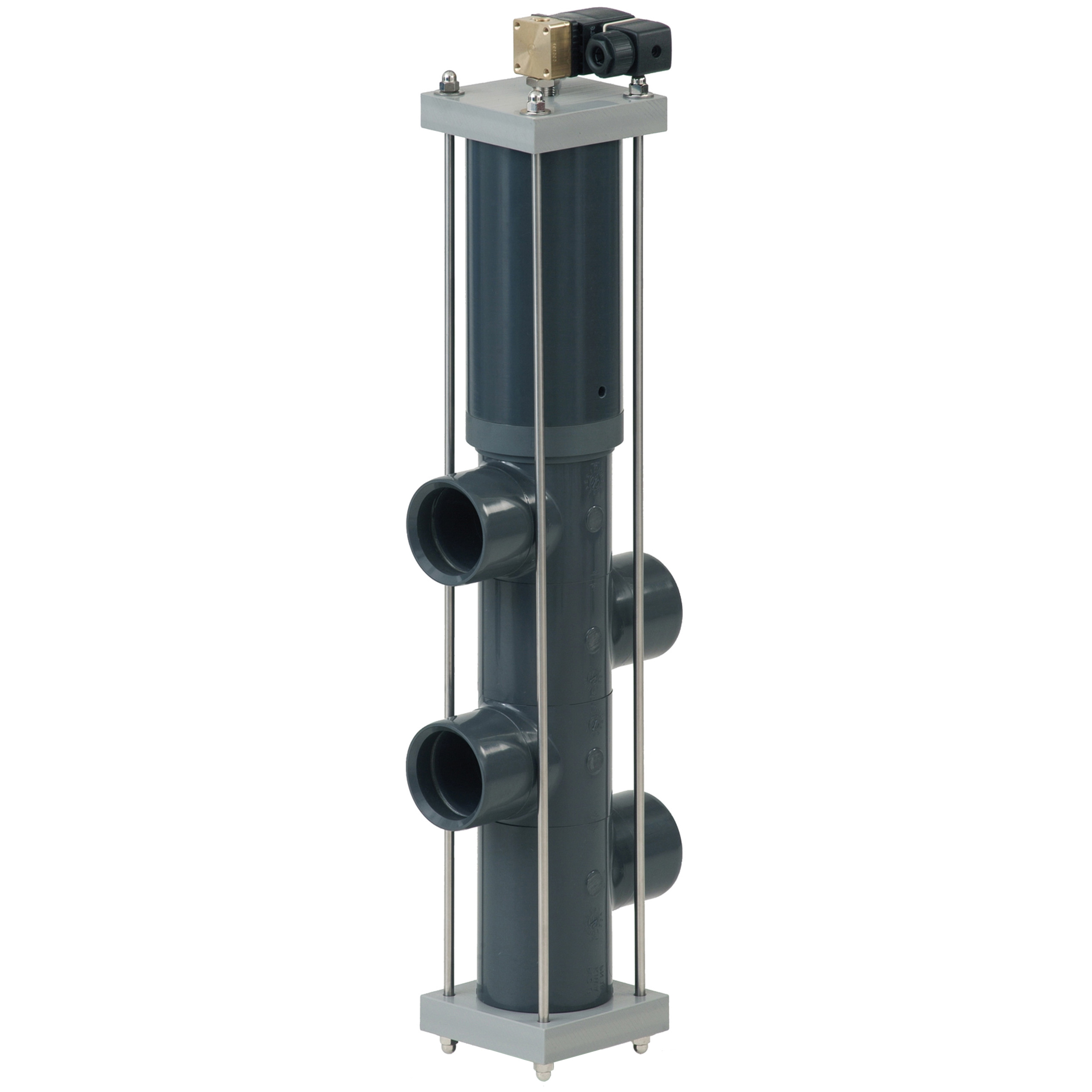

Stangenventile, auch Hubventile genannt, werden mit Hilfsenergie pneumatisch oder hydraulisch betätigt. Steht im Technikraum Druckluft zur Verfügung, erfolgt die Verstellung pneumatisch. Ist keine Druckluft vorhanden, bietet sich eine hydraulische Steuerung über die Trinkwasserinstallation an: Durch das Schalten von Magnetventilen wird das Ventil mit Hilfe des Wasserdrucks verstellt. Zum Schutz der Trinkwassergüte muss dabei ein Rohrtrenner vorgeschaltet werden. Außerdem sind die Anforderungen der DIN 1988 beziehungsweise DIN EN 1717 zur Systemtrennung und zur Vermeidung von Stagnationswasser zu beachten. Alle Armaturen, die mit Trinkwasser in Berührung kommen, müssen das DVGW-Prüfzeichen tragen.

Konstruktionsbedingt bietet das Hubventil mehrere Vorteile gegenüber dem klassischen 6-Wege-Ventil:

• geringerer Druckverlust im Filterbetrieb
• keine Druckschläge beim Umschalten
• keine unkontrollierte Entleerung des Beckens
• richtungsverstellbare Anschlussstutzen für flexible Verrohrung

Diese Eigenschaften ermöglichen einen kostengünstigen Einsatz an DIN-gerechten Filtern. Eine Umstellung der Armatur ist sogar während des laufenden Filterbetriebs möglich. In Verbindung mit einer Spezialsteuerung lässt sich ein Rückspülautomat zudem vollständig programmgesteuert betreiben.

Stellantrieb oder Stangenventil im Vergleich

Welche Bauart sich eignet, hängt von der vorhandenen Filterarmatur, der verfügbaren Hilfsenergie und den Anforderungen an Komfort und Druckverlust ab.

Steuerung: zeit- oder druckabhängig

Beide Bauarten werden über die Schwimmbadsteuerung ausgelöst. Bei der zeitabhängigen Steuerung startet die Rückspülung nach einem festen Programm, etwa wöchentlich zu einer bestimmten Uhrzeit. Die druckabhängige Steuerung ist bedarfsgerechter: Sie überwacht den Filterdruck und löst die Spülung erst aus, wenn der Druck einen eingestellten Wert über dem sauberen Ausgangszustand überschreitet. So wird nur dann gespült, wenn der Filter es tatsächlich braucht, was Spülwasser und Energie spart. Marktübliche Rückspülautomatiken arbeiten druckgesteuert und lassen sich in eine zentrale Schwimmbadsteuerung einbinden. Welche Steuerungsstrategie sinnvoll ist, klären wir gemeinsam mit Ihnen passend zu Filter, Pumpe und Nutzung.

Wartung und Betrieb

Ein Rückspülautomat ist im Alltag wartungsarm, sollte aber in die regelmäßige Anlagenkontrolle einbezogen werden. Wöchentlich wird der Filterdruck abgelesen, um zu prüfen, ob die druckabhängige Auslösung sauber arbeitet. Der Vorfilterkorb der Pumpe wird auf Verschmutzung kontrolliert und bei Bedarf geleert. Monatlich empfiehlt sich eine Sichtprüfung von Ventil, Antrieb und Verbindungen auf Dichtheit und ungewöhnliche Geräusche. Bei der jährlichen Vollinspektion durch eine Fachkraft werden die Funktion des Antriebs, die Ventilstellungen und der gesamte Spülzyklus überprüft. Wichtig ist, dass die Steuerung die Filterpumpe bei jeder motorischen Verstellung zuverlässig abschaltet, damit die Armatur drucklos und schonend umschaltet. Auf diese Weise bleibt die Automatik über viele Jahre zuverlässig.

Spülwasser sinnvoll einsetzen

Jeder Rückspülvorgang verbraucht Wasser, das anschließend ersetzt werden muss. Bei rund 200 bis 400 Litern pro Zyklus summiert sich das über die Saison spürbar. Genau hier zeigt die druckabhängige Steuerung ihren Vorteil: Sie spült nur dann, wenn der Filter tatsächlich verblockt ist, und vermeidet unnötige Zyklen nach starrem Zeitplan. Das eingestellte Druck-Delta gegenüber dem sauberen Ausgangszustand bestimmt dabei, wie häufig gespült wird. Das Rückspülwasser wird je nach örtlicher Genehmigung in den Kanal oder in eine Versickerung geleitet. Bei Anschwemmfiltern ist zusätzlich ein Abscheider in der Rückspülleitung vorzusehen, damit sich Leitungen und Sickergruben nicht zusetzen. Eine bedarfsgerechte Automatik schont so gleichzeitig Wasserhaushalt und Geldbeutel.

Passende Steuerungstechnik und Beratung
