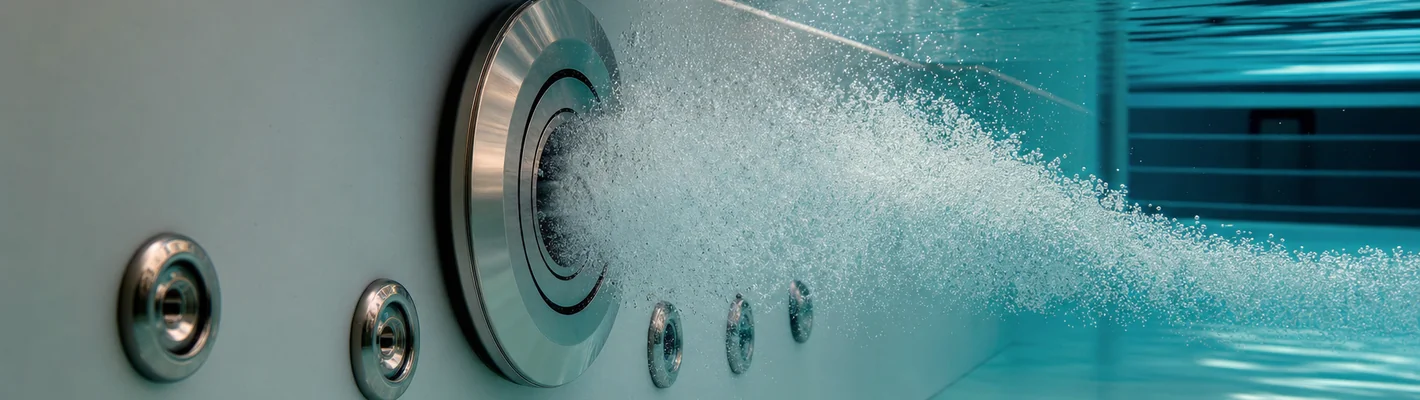

Einbauhinweise für Attraktionen

Gegenstromanlagen, Schwallduschen, Massage- und Luftsprudelsitze fachgerecht positionieren und anschließen

Planung vor dem Betonieren

Jede Attraktion durchdringt die Beckenwand und muss abdichtend und dauerhaft befestigt sein. Anders als ein Skimmer oder eine Einlaufdüse bringen Attraktionen zusätzliche Lasten, Vibrationen oder Stromanschlüsse mit, die in der Wandkonstruktion berücksichtigt werden müssen. Eine Gegenstromanlage erzeugt im Betrieb einen kräftigen Rückstoß, eine Massageanlage benötigt einen Luftanschluss, und jeder Unterwasserscheinwerfer braucht ein Leerrohr für die Verkabelung. Alle diese Punkte gehören in die Schal- und Bewehrungsphase, nicht in die Endmontage.

Informationen zu den einzelnen Produkten liefert auch der jeweilige Hersteller. Wichtig ist dabei ein häufig übersehenes Detail: Bei der Angabe der Höhenposition beziehen sich die meisten Hersteller auf das Maß zur Wasserlinie und nicht zur Beckenoberkante. Wer diese Bezugsebene verwechselt, setzt die Attraktion mehrere Zentimeter zu hoch oder zu tief. Bei Folienbecken liegt der Sollwasserspiegel typischerweise auf Wandhöhe minus 150 mm, beim Skimmerbecken rund 80 mm unter der Beckenoberkante. Die Einbauhöhe ist deshalb immer auf den fertigen Wasserstand zu beziehen und mit dem Nivelliergerät zu kontrollieren.

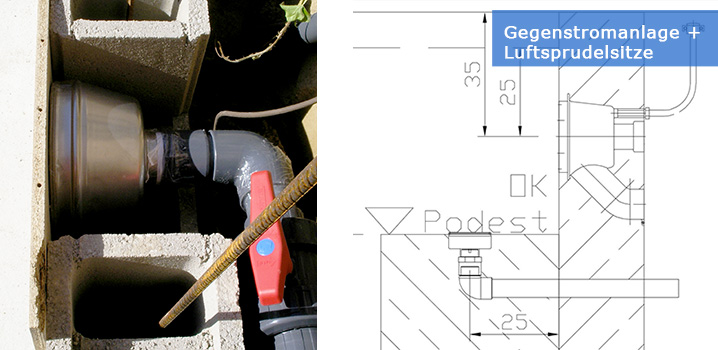

Gegenstromanlagen

Die Gegenstromanlage erzeugt eine Wasserströmung, gegen die der Schwimmer anschwimmen kann. Sie besteht aus einer Einströmeinheit in der Beckenwand und einem eigenen Pumpenaggregat. Die Einbauhöhe liegt bei den meisten Modellen zwischen 300 und 600 mm unter dem Wasserstand – gemessen zur Mitte der Düse. Die Wand muss an dieser Stelle besonders stabil sein: Bei Beton genügt die normale Wandstärke, bei GFK- oder PP-Becken ist eine Verstärkungsplatte zu laminieren oder zu verschweißen, damit der Rückstoß des Strahls die Wand nicht überlastet.

Damit eine Gegenstromanlage wirksam ist, braucht das Becken eine ausreichende Freiwasserlänge. Ab etwa 4 m Länge entsteht eine nutzbare Strömung, optimal sind 6 m und mehr. Die Anlage benötigt einen eigenen Elektroanschluss und wird nicht über die Steuerung der Filteranlage geführt. Je nach Bauart und gewünschter Strömung kommen unterschiedliche Leistungsklassen zum Einsatz.

Die Einströmgeschwindigkeit liegt bei kompakten Einheiten bei 1,5 bis 2,5 m/s, bei professionellen Anlagen bis 4,0 m/s. Weitere Details zu den verschiedenen Bauformen finden Sie unter Gegenstromanlagen mit Pumpe.

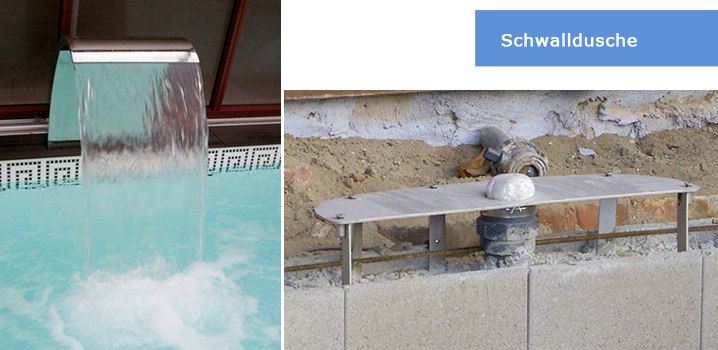

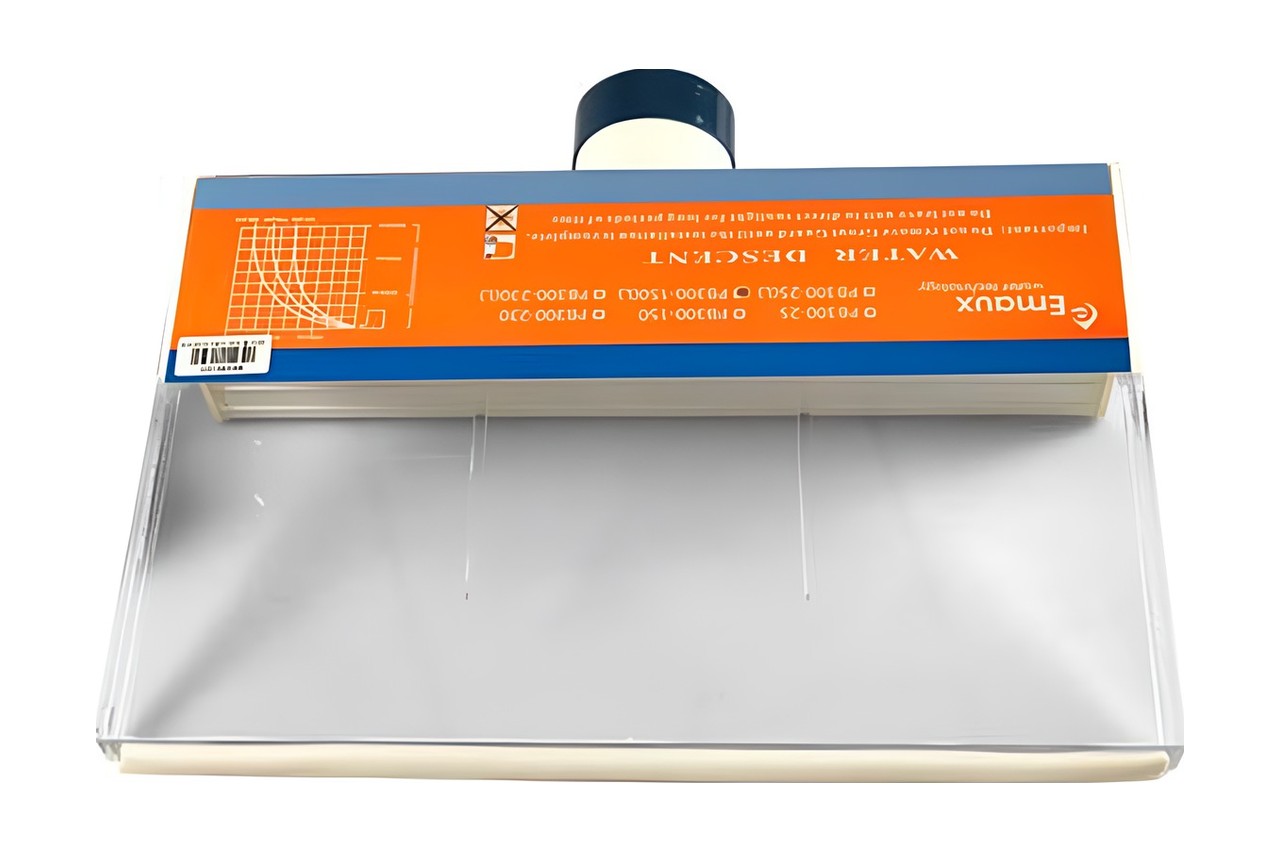

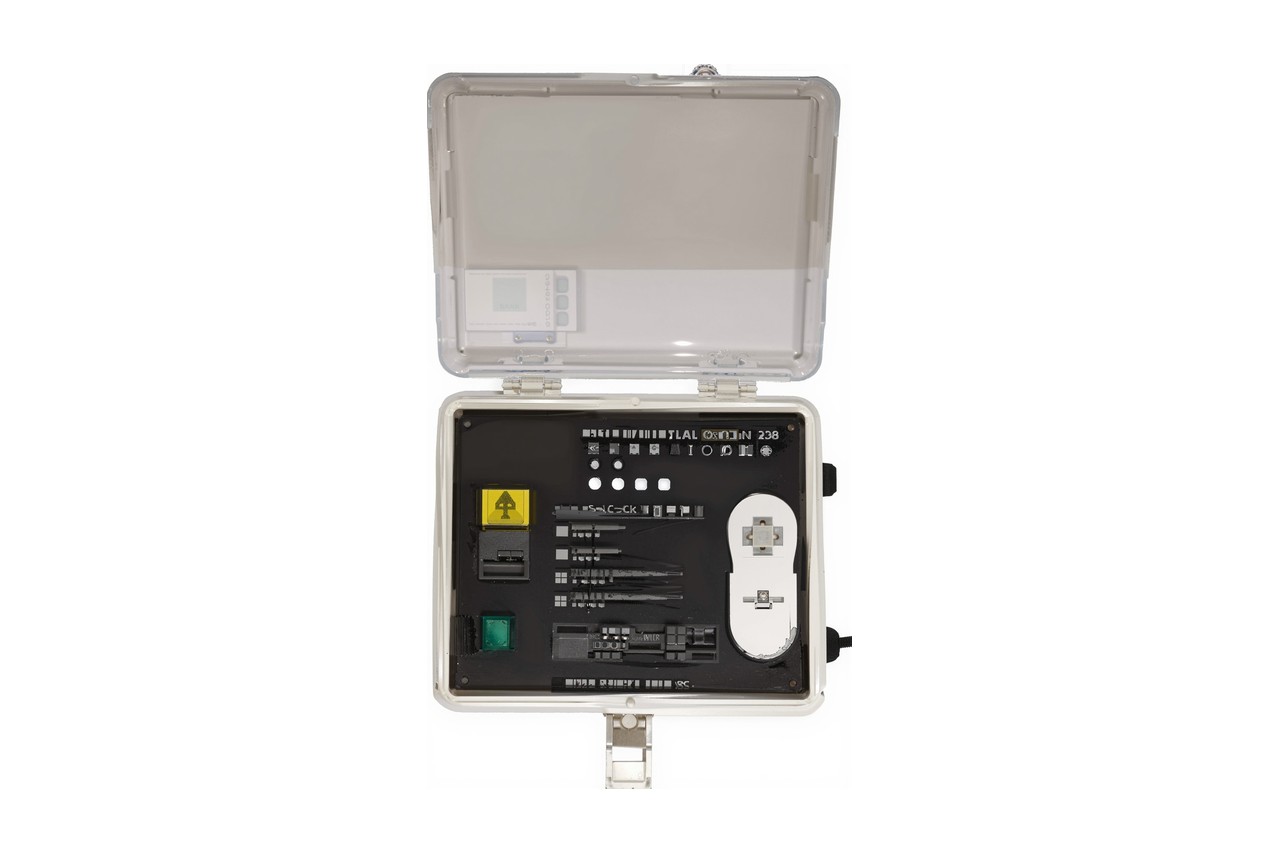

Schwallduschen und Wasserschwall

Schwallduschen und Wasserschwälle werden auf dem Beckenkopf oder an einer angrenzenden Wand montiert. Auch ihr Einbau sollte im Vorfeld betrachtet werden, da ein nachträgliches Anschließen und Befestigen auf dem fertigen Beckenrand mit erheblichem Mehraufwand verbunden ist. Die Versorgungsleitung wird in der Regel aus dem Druckkreis der Umwälzpumpe oder über eine separate Pumpe gespeist. Der Wasseraustritt liegt deutlich über dem Wasserspiegel, damit der namensgebende Schwalleffekt entsteht.

Wichtig ist die frühzeitige Festlegung der Leitungsführung im Beckenkopf: Das Versorgungsrohr muss vor dem Verlegen der Beckenrandsteine eingebaut sein. Bei Folienbecken ist auf eine saubere Wanddurchführung mit Folienflansch zu achten, damit die Abdichtung dauerhaft dicht bleibt.

Massageanlagen und Luftsprudelsitze

Massageanlagen und Luftsprudelsitze arbeiten mit einem Luft-Wasser-Gemisch und benötigen neben dem Wasseranschluss auch eine Luftversorgung über einen Kompressor oder eine Luftpumpe. Die Düsen erzeugen je nach Bauart einen Druck zwischen 0,3 und 1,5 bar. Massagedüsen sitzen üblicherweise in der Wand auf Sitz- oder Liegehöhe, Luftsprudelsitze und Bodensprudler werden in die Sitzfläche oder den Beckenboden integriert.

Da diese Attraktionen einen zusätzlichen Luftschlauch führen, muss das Leerrohr für die Luftleitung vor dem Betonieren eingelegt werden. Der Kompressor oder das Gebläse steht im Technikraum außerhalb der elektrischen Schutzzonen. Eine ausführliche Übersicht der Anlagen finden Sie unter Luftsprudel für Sitzfläche und Boden.

Elektrische Attraktionen und Beleuchtung

Unterwasserscheinwerfer und andere elektrische Attraktionen unterliegen den besonderen Schutzanforderungen für Schwimmbäder nach DIN VDE 0100-702. Im Wasser (Schutzzone 0) ist ausschließlich Schutzkleinspannung mit 12 V SELV zulässig, die Leuchten müssen die Schutzart IP68 erfüllen. Bis 2 m vom Beckenrand (Schutzzone 1) ist ebenfalls SELV oder ein FI-Schutzschalter mit 30 mA vorgeschrieben. Ein 230-V-Anschluss im Beckenbereich ist nicht zulässig.

Die Verkabelung wird grundsätzlich in einem Leerrohr geführt und nicht frei im Beton verlegt, damit defekte Leuchtmittel später ohne Stemmarbeiten ausgetauscht werden können. Der Anschlusskasten und der Transformator gehören außerhalb der Schutzzonen in den Technikraum. Bei Folienbecken wird die Leuchtennische mit einem Folienflansch abgedichtet.

Häufige Einbaufehler vermeiden

Wie bei allen Einbauteilen gilt: Jede Wanddurchdringung muss dauerhaft abgedichtet sein. Bei Folienbecken bleibt die Folie geschlossen und wird zwischen Flansch und Gegenflansch durch Klemmdruck abgedichtet, bei Fliesenbecken erfolgt die Abdichtung über das einbetonierte Bauteil mit Flüssigabdichtung und sorgfältiger Verfugung. Nach der Befüllung gehört zu jeder Attraktion eine Sichtkontrolle auf Dichtheit über 24 Stunden. Grundlagen zur Wanddurchführung und Abdichtung finden Sie auch unter Einbauhinweise Bodenablauf.
