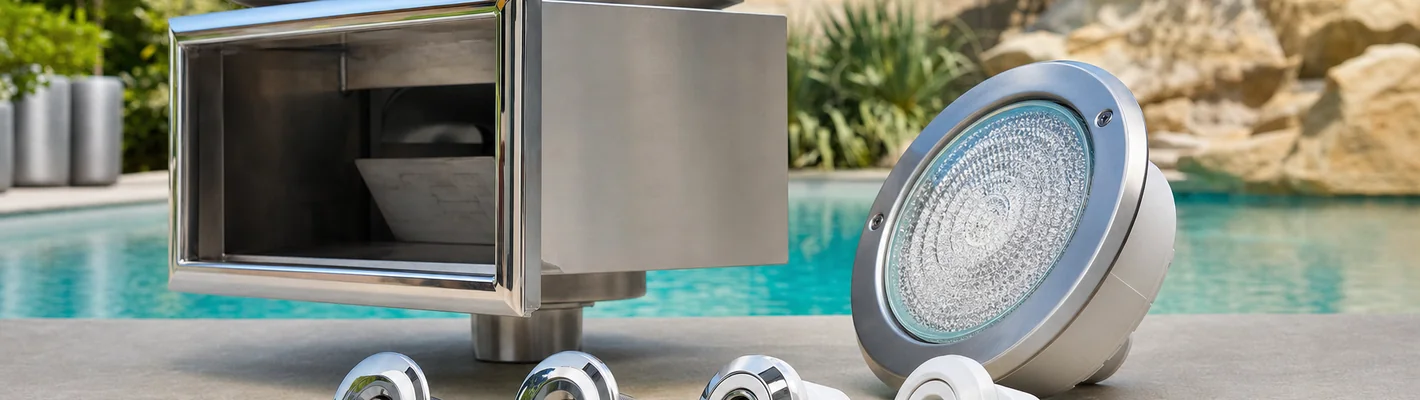

MTS Einbauteile

Hochwertige Skimmer, Düsen, Scheinwerfer und Sonderkomponenten aus Kunststoff und Edelstahl V4A für Folien-, Beton-, PP- und Edelstahlbecken.

Materialphilosophie: ABS, PVC, V4A im FKB-Einsatzbild

MTS arbeitet im Wesentlichen mit zwei Material-Familien: spritzgegossene Kunststoffe (ABS, PVC, in Sonderfällen PP) für die Standard-Folien- und Beton-Einbauteile und V4A-Edelstahl (Werkstoff 1.4404) für Edelstahlbecken, eingeschweißte Komponenten und Sonderlösungen mit hoher Korrosions-Beanspruchung. Die Entscheidung zwischen Kunststoff und Edelstahl ist keine Frage der Optik, sondern eine systematische Auswahl nach Beckenmaterial, Salzgehalt des Beckenwassers und der erwarteten Lebensdauer der Anlage.

ABS-Kunststoff ist die wirtschaftliche Standard-Lösung für Folien- und Betonbecken im Privatbereich. Das Material ist chlor- und UV-beständig, lässt sich präzise spritzgießen und ermöglicht filigrane Bauformen wie schwenkbare Düsen-Köpfe oder Skimmer-Schwimmer mit Vorfilterkorb. Die typische Lebensdauer liegt bei 15 bis 25 Jahren bei Standard-Beckenbetrieb. Bei elektrolyse-betriebenen Salzwasser-Pools verlängert sich die Standzeit zusätzlich, weil ABS keine Chlorid-Korrosion zeigt. PVC kommt bei MTS vor allem im Rohrleitungs-Anschlussbereich zum Einsatz, dort wo eine Verklebung mit der bauseitigen PVC-U-Rohrleitung gefordert ist.

V4A-Edelstahl ist die Premium-Variante für hochwertige Edelstahlbecken, halböffentliche Anlagen und Sonder-Einbausituationen. Bei Edelstahlbecken werden Skimmer, Bodenabläufe und Einströmdüsen direkt in die Beckenhaut eingeschweißt. Voraussetzung ist Werkstoff 1.4404 (V4A, molybdän-legiert), weil 1.4301 (V2A) in chlorid-haltigem Beckenwasser zu Spaltkorrosion neigt. MTS hat dazu eigene Schweißerteams beziehungsweise Werkspartner, die die Einbauteile vor der Beckenmontage qualifiziert verschweißen.

Produktgruppen MTS im Überblick

Das MTS-Sortiment deckt alle hydraulischen Einbauteile ab, die ein Schwimmbad bauseits braucht. Im Sortiment haben wir die folgenden Hauptgruppen, die wir nachstehend einzeln beschreiben.

Skimmer und Wasserabnahme

Folien-, Beton- und Edelstahl-Skimmer mit Vorfilterkorb. ABS für Folie und Beton, V4A für Edelstahlbecken. DN 50 und DN 63 Anschluss. Standardmäßig 1 Skimmer je 20 m² Wasseroberfläche.

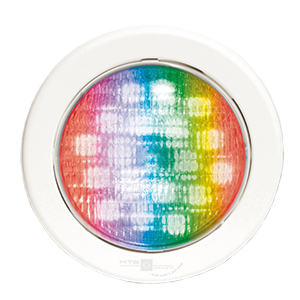

LED-Scheinwerfer und Unterwasser-Beleuchtung

Einbau-LED-Scheinwerfer mit IP68-Schutzart und 12 V SELV-Anschluss nach DIN VDE 0100-702. RGB-Farbwechsel, kaltweiße und warmweiße Varianten in 18 bis 50 Watt Leistung. Nischen-Lösungen für Folie und Beton.

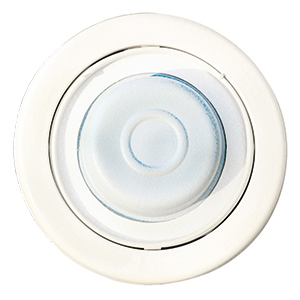

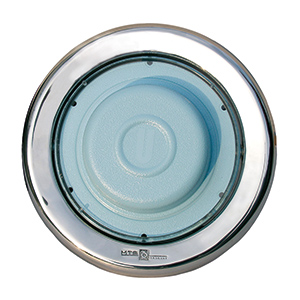

Unterwasserlautsprecher und Sound-Technik

Aktiv- und Passiv-Unterwasserlautsprecher für Wellness- und Premium-Pools. Korrosionsfeste Membran, hermetische Versiegelung, Einbau in Beton-Wandnische oder Edelstahl-Wandeinbau. Anschluss über Niederspannungs-Verstärker außerhalb der Schutzzone.

Düsen, Bodendüsen, Massagedüsen

Einström- und Bodendüsen DN 32 mit einstellbarem Strahl, Gegenstrom-Düsen für Schwimmkanal-Anwendungen, Massagedüsen für Hotel-Whirlpool-Bereiche. Schwenkbar im Bereich ± 30 Grad, ABS oder V4A je nach Beckenmaterial.

Normen, Schutzzonen und Einbau-Disziplin

Schwimmbad-Einbauteile unterliegen in Deutschland und EU einem klar definierten Normen-Rahmen. Für die hydraulischen Komponenten ist die Reihe DIN EN 13451 maßgeblich, die in Teil 1 allgemeine Anforderungen, in Teil 3 Wasserabnahme-Einbauteile mit Einklemmschutz und in Teil 6 Leitern, Handläufe und Treppen abdeckt. Für die elektrische Beleuchtungs-Ausstattung gelten DIN EN 60598-2-18 und DIN VDE 0100-702. MTS-Bauteile erfüllen diese Normen ab Werk, die Konformität ist in den begleitenden Datenblättern ausgewiesen.

Beim Bodenablauf ist die Strömungsgeschwindigkeit der zentrale Sicherheits-Parameter. DIN EN 13451-3 verlangt am Bodenablauf eine maximale Strömungsgeschwindigkeit von 0,5 Meter pro Sekunde, die Öffnungsweite der Gitterrost-Abdeckung darf 8 Millimeter nicht überschreiten und die Befestigung muss werkzeugpflichtig sein. MTS-Bodenabläufe verfügen über eine Anti-Vortex-Deckplatte, die die normgerechte Anbindung an die nachgelagerte Rohrleitung ermöglicht.

Bei Unterwasser-Scheinwerfern gilt DIN VDE 0100-702 mit ihrer Zonen-Einteilung. In Schutzzone 0, also im Wasser selbst, sind ausschließlich SELV-Spannungen bis 12 Volt zulässig, die Schutzart muss IP68 erreicht sein. In Schutzzone 1, dem 2-Meter-Streifen um den Beckenrand, sind SELV oder Festanschluss mit 30 Milliampere FI-Schutz erforderlich. MTS-LED-Scheinwerfer arbeiten daher konsequent mit 12 V SELV, der vorgeschaltete Transformator wird außerhalb der Schutzzonen im Technikraum montiert.

Einbau-Sequenz und FKB-Praxis

Die Lage der Einbauteile wird bereits in der Schal- und Bewehrungsphase festgelegt. Konkret heißt das, dass alle Wanddurchführungen für Skimmer, Bodenabläufe, Einströmdüsen und Scheinwerfer-Nischen vor dem Betonieren mit Schablonen oder Bewehrungs-Helfern fixiert werden. Bei Folienbecken wird zusätzlich die Folien-Einspannrahmen-Position berücksichtigt, bei Fliesenbecken die Fliesenmuster-Aufteilung. Korrekturen nach dem Betonieren sind aufwändig und führen häufig zu Folge-Schäden in der Abdichtung.

Die Position der Skimmer wird von der Hauptwindrichtung bestimmt, weil Oberflächen-Verschmutzungen wie Blütenstaub und Insekten in die windabgewandte Beckenseite treiben. Bei rechteckigen Becken werden die Skimmer in der Längswand platziert, der Mindestabstand zur Ecke beträgt 50 Zentimeter. Bei Becken über 40 Quadratmeter Wasseroberfläche empfehlen wir 3 bis 4 Skimmer für eine saubere Oberflächen-Strömung. Einströmdüsen sitzen den Skimmern bewusst gegenüber, ihre Strahl-Achse schräg nach oben gerichtet, damit die Oberflächen-Strömung die Verunreinigungen in Richtung Skimmer transportiert.

Die Wanddurchführung selbst ist der häufigste Fehler-Punkt im praktischen Einbau. Bei Folienbecken wird die Folie zwischen MTS-Flansch und MTS-Gegenflansch eingeklemmt, das Anzugsmoment muss gleichmäßig erfolgen, sonst rutscht die Folie über die Jahre nach und verliert ihre Dichtfunktion. Bei Betonbecken werden die Einbauteile direkt einbetoniert, der Übergang Beton-Einbauteil mit Flüssigabdichtung versiegelt. Bei Edelstahlbecken erfolgt das Verschweißen werkseitig oder bauseitig durch zertifizierte Schweißer.

Nach Abschluss aller Einbauarbeiten verlangt DIN 1986-30 in Verbindung mit VOB Teil C eine Druckprüfung. FKB führt diese in zwei Stufen aus: zunächst eine Luftdruckprüfung der Rohrleitungen bei 0,5 bar über 30 Minuten ohne Druckabfall, danach eine Wasser-Druckprüfung mit gefülltem Becken über 24 bis 48 Stunden mit markiertem Wasserspiegel. Erst nach erfolgreicher zweiter Stufe wird das Becken für den regulären Betrieb freigegeben.

Wartung, Ersatzteile, Lebensdauer

MTS-Einbauteile sind so konstruiert, dass die Verschleißkomponenten zugänglich und einzeln tauschbar sind. Skimmer-Vorfilterkörbe werden je nach Badebelastung wöchentlich entleert, ein kompletter Korbtausch erfolgt typisch nach 3 bis 5 Jahren. Düsen-Köpfe lassen sich abschrauben und reinigen, das Düsengewinde ist standardisiert. LED-Scheinwerfer sind im Trockenraum zugänglich, der Tausch erfolgt ohne Wasserablassen über die Anschlussbox in der Schutzzone 2.

Die typische Lebensdauer der ABS-Komponenten liegt bei 15 bis 25 Jahren, die der V4A-Komponenten bei über 30 Jahren. Die LED-Lichtquellen erreichen 30.000 bis 50.000 Betriebsstunden, was bei typischer Privat-Pool-Nutzung 15 bis 20 Jahre entspricht. Ersatz-LED-Module sind dauerhaft lieferbar, die Verkabelung und Schutzart bleibt beim Tausch unverändert. Bei FKB halten wir die gängigen MTS-Komponenten und Ersatzteile auf Lager, sodass kurzfristige Reparaturen ohne Wartezeit auf Werks-Lieferung möglich sind.
