Bodenplatte

Die Bodenplatte als tragfähige Grundlage für das Betonbecken

Unterbau und Frostschutz

Grundlage unter der Bodenplatte ist ein tragfähiger Unterbau. Auf gewachsenem Boden sollte als Frostkoffer eine mindestens 10 Zentimeter starke Schotterschicht ausgebreitet und sorgfältig verdichtet werden. Diese Schicht verteilt die Lasten gleichmäßig in den Untergrund, sorgt für eine kapillarbrechende Trennung zum Erdreich und schützt die Platte vor Frosthebungen. Ein gut verdichteter Unterbau ist die Voraussetzung dafür, dass sich die Bodenplatte später nicht ungleichmäßig setzt und rissfrei bleibt.

Vor dem Betonieren werden die Schalung und der Schotter mit einer PE-Folie abgedeckt. Diese Trennlage verhindert, dass das Anmachwasser des Frischbetons unkontrolliert in den Untergrund abfließt, und unterstützt so eine gleichmäßige Aushärtung. Gleichzeitig wirkt sie als zusätzliche Feuchtigkeitssperre zwischen Erdreich und Beton.

Schalung und Vermessung

Ist der Unterbau fertig, kann die Bodenplatte eingeschalt werden. Diese Arbeit sollte möglichst genau ausgeführt werden, da die Schalung die Grundlage für alle weiteren Maße bildet. Mit einem Nivelliergerät werden die exakten Höhen der Schalung ermittelt und übertragen, damit die fertige Platte rundum auf einem Niveau liegt. Länge und Breite der Schalung sollten mindestens 5 Zentimeter größer als die Außenmaße des Beckenkörpers eingemessen werden, damit die Wände sicher auf der Platte stehen.

Der rechte Winkel der Schalung lässt sich zuverlässig über die Diagonalen kontrollieren: Sind beide Diagonalen eines Rechtecks gleich lang, stimmt der Winkel. Wenn der Aushub nicht zu groß ausgehoben wurde und die Erdwände stabil stehen, kann unter Umständen auf eine umlaufende Schalung verzichtet und direkt gegen das Erdreich betoniert werden. Wie der Aushub fachgerecht vorbereitet wird, beschreiben wir auf der Seite Aushub.

Bewehrung und Bodenablauf

In die Bodenplatte wird der Bodenablauf gleich mit eingebracht. Er sollte exakt auf Höhe der späteren Oberfläche oder maximal 0,5 Zentimeter darunter fixiert werden und an der Oberseite abgeklebt werden, damit beim Betonieren kein Beton eindringt. Die Verrohrung für den Bodenablauf wird durch oder unter die Bodenplatte geführt. Bei Bedarf lassen sich auch die Skimmer- oder Einlaufdüsenleitungen bereits unter der Bodenplatte verlegen.

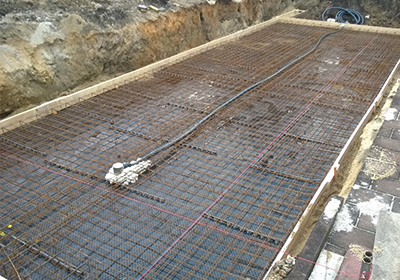

Anschließend wird die Bewehrung verlegt. Dazu werden zuerst die unteren Abstandhalter ausgelegt und die erste Lage Bewehrungsmatten darauf abgelegt. Bei einem Bodenablauf aus Edelstahl ist auf mindestens 5 Zentimeter Abstand der Bewehrung zum Bauteil zu achten, um Kontaktkorrosion zu vermeiden. Danach werden erneut Abstandhalter verteilt und die obere Lage Bewehrungsmatten ausgelegt. Die Anschlussbewehrung für die spätere Wand kann ebenfalls schon mit eingebracht werden, sodass Boden und Wand kraftschlüssig verbunden sind. Die folgende Übersicht fasst die wichtigsten Kennwerte zusammen:

Statische Anforderungen und Bemessung in der Praxis

Die statische Bemessung der Bodenplatte hängt von Beckengröße, Wasserdruck und vor allem von den Baugrund-Verhältnissen ab. In der FKB-Praxis arbeiten wir mit drei typischen Bemessungs-Klassen. Für normale Privatpools bis etwa 60 m³ Wasservolumen mit gut tragendem Baugrund (kf-Wert kleiner als 5 mal 10^-6 m/s, Lehm-Sand-Mischung) ist eine Plattendicke von 20 cm mit zweilagiger Q188-Bewehrung Standard. Bei Pools zwischen 60 und 100 m³ oder schwierigeren Bodenverhältnissen erhöhen wir auf 25 cm Plattendicke und Q257-Bewehrung. Bei Pools über 100 m³, weichem Untergrund oder bei lehmig-tonigen Böden mit Quellfähigkeit empfehlen wir die Hinzuziehung eines Bodenstatik-Gutachtens und gegebenenfalls eine 30-cm-Platte mit zusätzlicher Randbewehrung.

Ein Punkt, der oft unterschätzt wird, ist die Frage nach Grundwasser. Wer auf einem Grundstück mit hoch anstehendem Grundwasser baut (Grundwasser im Sommer höher als die spätere Beckenunterkante), braucht eine zusätzliche Auftriebssicherung. In diesen Fällen wird die Bodenplatte als wasserdichte „Weiße Wanne" ausgeführt, mit verstärkter Bewehrung an den Rändern, integrierter Schlauchwaagen-Dichtung an Fugen und gegebenenfalls einer Drainage-Rückverankerung. Das ist ein konstruktiver Aufwand, der sich aber rechnet: Pools ohne korrekte Auftriebssicherung können bei extremen Grundwasser-Ereignissen aus dem Erdreich gehoben werden, wenn das Becken leer steht (zum Beispiel im Winter).

Witterungsabhängigkeit und Bauzeit-Planung

Beton-Bodenplatten lassen sich nicht bei jedem Wetter sinnvoll gießen. Die Außentemperatur sollte zwischen 5 und 30 Grad liegen, idealerweise im Bereich von 10 bis 20 Grad. Bei Frost erstarrt der Beton, bevor er hydratisieren kann, und verliert dauerhaft an Festigkeit. Bei Sommer-Hitze über 30 Grad besteht die Gefahr von Schwindrissen, weil das Anmachwasser zu schnell verdunstet. In beiden Extremfällen ist eine Nachbehandlung mit Verdunstungsschutzfolie oder Wasservernebelung Pflicht.

FKB plant Bodenplatten-Termine deshalb bevorzugt im Frühjahr (April bis Juni) und im Frühherbst (September, frühe Oktober). Wer in diesen Zeitfenstern baut, hat die besten chemischen Voraussetzungen für eine rissfreie Aushärtung und kann ohne aufwändige Schutzmaßnahmen arbeiten. Die Aushärtungszeit bis zur normgerechten Vollfestigkeit beträgt 28 Tage. Für den Weiterbau der Wände ist nach 7 bis 10 Tagen die nötige Frühfestigkeit erreicht, sofern das Wetter die normale Hydratation zulässt.

Ein weiterer Praxis-Hinweis: die Anlieferung des Frischbetons per Mischwagen sollte so geplant werden, dass das gesamte Beton-Volumen in einem einzigen Guss eingebaut wird. Eine Trennfuge mitten in der Platte ist eine Schwachstelle, die später Risse und Wasser-Wege erzeugen kann. Bei größeren Becken bedeutet das, dass zwei oder drei Mischwagen direkt hintereinander auf die Baustelle bestellt werden. Pumpen kommen bei beengten Zufahrten zum Einsatz, bei freien Zufahrten reicht die Rinnen-Schüttung.

Anschluss an Wand und Verrohrung

Die Bodenplatte ist nicht nur ein Fundament, sondern auch der Punkt, an dem die wesentliche Verrohrung des Beckens beginnt. Bodenablauf, Skimmer-Anschluss, Einlaufdüsen-Zuleitung und Unterwasser-Scheinwerfer-Leitung werden in oder unter der Platte verlegt. Das ist der einzige Bauzustand, in dem diese Leitungen ohne Aufbruch erreichbar sind, deshalb empfiehlt sich eine sorgfältige Vorab-Planung mit dem FKB-Schwimmbadbau-Team. Wer einen Leitungsweg vergisst, muss später die Platte aufstemmen, was teuer und schadenträchtig ist.

Die Verbindung zur aufgehenden Wand wird über Anschluss-Bewehrung sichergestellt. Diese Bewehrungs-Stäbe werden vor dem Betonieren mindestens 40 cm in die Platte einbinden und 30 bis 50 cm aus der Platte herausragen, sodass die spätere Wandbewehrung kraftschlüssig anschließen kann. An den Eckbereichen erhöht sich die Anschluss-Bewehrung auf zwei Stäbe je laufendem Meter, weil hier die größten Schubbeanspruchungen auftreten.

Betonieren und Oberfläche

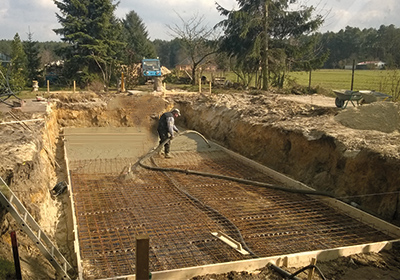

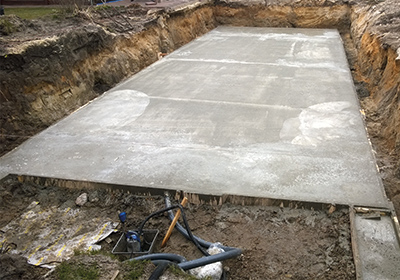

Zum Schluss wird der Beton gegossen. Dabei ist es wichtig, ihn glatt, in Waage und auf dem richtigen Höhenniveau abzuziehen und zu glätten. Eine ebene und glatte Oberfläche ist nicht nur optisch wichtig, sondern erleichtert auch das spätere Verlegen der Folie oder das Auftragen weiterer Schichten erheblich, weil Unebenheiten sich sonst in der Auskleidung abzeichnen. Nach dem Abziehen sollte der Beton vor zu schnellem Austrocknen geschützt werden, damit er seine volle Festigkeit erreicht und rissfrei aushärtet.

Ist die Bodenplatte ausgehärtet, folgt im nächsten Bauabschnitt die Erstellung der Beckenwände. Eine saubere und maßhaltige Bodenplatte ist dafür die beste Voraussetzung. Wer den gesamten Ablauf von Anfang an planen möchte, findet weitere Hinweise im Bereich Planung.
