Technikraum für das Betonbecken

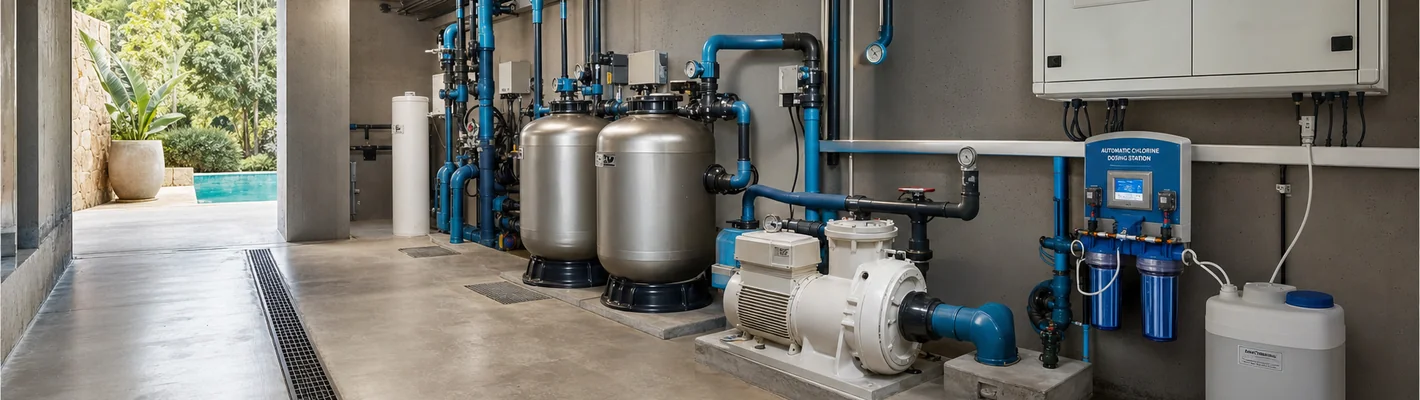

Filteranlage, Pumpe, Dosieranlage, Steuerung und Heizung kompakt und wartungsfreundlich untergebracht.

Technikkeller im Neubau

Wenn ein Keller ohnehin gebaut wird, sollte der Technikraum gleich mitgeplant werden. Die Vorteile sind groß: ebenerdiger Zugang über eine Treppe, ausreichende Raumhöhe für komfortable Wartung, Platz für späteren Ausbau (etwa Wärmepumpe, Elektrolyse-Anlage, Salzdosierer), und keine Probleme mit Frost oder Grundwasser. Die typische Grundfläche eines FKB-Technikkellers für ein Privatbecken bis 60 m³ liegt bei 6 bis 10 Quadratmetern, die Raumhöhe bei mindestens 2 Metern, besser 2,2 Meter.

Die Geräteaufstellung folgt der Wasserführung: Skimmer und Bodenablauf kommen zuerst, dann der Vorfilter, dann die Pumpe, dahinter der Filterkessel, danach der Heizungsanschluss und schließlich die Dosieranlage vor der Rückführung ins Becken. Der Wartungsgang vor allen Geräten sollte mindestens 80 cm breit sein, besser 1 Meter; an Filterkesseln mit Deckelöffnung oben braucht es zusätzlich Kopffreiheit zum Sand- oder Filterglas-Wechsel.

Unterirdischer Technikschacht

Bei Bestandsanlagen oder bei Pool-Bauten ohne Keller ist der unterirdische Technikschacht die saubere Alternative. Es handelt sich um ein vorgefertigtes Polypropylen-Gehäuse mit 10 bis 12 mm Wandstärke und integrierter Strukturversteifung, das direkt neben dem Becken eingegraben wird. Über einen begehbaren Deckel wird der Schacht von oben betreten; je nach Modell liegt die Innenhöhe bei 1,2 bis 1,8 Metern.

FKB führt vier Standardgrößen für die FKB-Elite-Technikschacht-Reihe. Die Größe S mit Innenmaßen 1.400 × 900 × 1.200 mm eignet sich für Becken bis 30 Kubikmeter mit Skimmer-System. Die Größe M (1.800 × 1.100 × 1.400 mm) ist der Standard für Privatpools von 30 bis 70 Kubikmetern. Größe L deckt Becken von 70 bis 120 Kubikmetern ab, auch mit Überlaufrinne; Größe XL ist die Sonderausstattung für Großanlagen über 120 Kubikmeter. Die Wahl der Größe sollte nicht knapp ausfallen, denn nachträgliche Ergänzungen wie eine Wärmepumpe brauchen Platz.

Entwässerung und Statik

Der Technikschacht muss gegen eindringendes Grundwasser und Oberflächenwasser geschützt sein, gleichzeitig müssen Betriebswässer (Rückspülwasser, Tropfwasser von Schraubverbindungen, Kondensat an der Wärmepumpe) zuverlässig abgeleitet werden. Drei Lösungswege sind etabliert: das freie Gefälle zur Kanalisation (möglich, wenn der Kanal tief genug liegt), eine Hebeanlage mit Schmutzwasserpumpe im Schachtboden (Standard-Dauerlösung), oder die Versickerung über einen Sickerschacht.

Bei der Versickerung ist Vorsicht geboten: Rückspülwasser aus der Sandfilter-Anlage enthält geringe Mengen freies Chlor und in Härtegebieten auch Kalkrückstände. Viele Gemeinden lassen die Versickerung nur nach Chlorgehalt-Prüfung oder gar nicht zu. Wer den Schacht plant, sollte deshalb frühzeitig in die kommunale Entwässerungssatzung schauen und gegebenenfalls einen Anschluss an die Kanalisation einplanen. Der Mehraufwand für einen Hebepumpen-Anschluss liegt bei rund 800 bis 1.500 Euro.

Deckel und Begehbarkeit

Der Deckel eines Technikschachts muss zur Nutzungsfläche passen. Vier Standardausführungen sind verfügbar: ein leichter GFK-Deckel (Belastbarkeit 2 Kilonewton) für reine Rasenflächen ohne Befahrung, ein verstärkter GFK-Lastdeckel (5 Kilonewton) für Terrassenflächen mit Begehung, ein Edelstahl-Rahmen-Deckel (12,5 Kilonewton, SLW 12) für Bereiche mit möglicher PKW-Überfahrt und ein Pflastersteineinsatz, der den Schacht-Deckel optisch in die umgebende Pflasterung integriert.

Die Wahl trifft man nach der Nutzung: Liegt der Schacht in der Rasenfläche, reicht der Leichtdeckel; geht der Plattenbelag über den Schacht, braucht es den Lastdeckel; wird im Bereich gelegentlich ein Fahrzeug abgestellt (etwa zur Pool-Reinigung mit dem Servicewagen), dann zwingend den Edelstahl-Rahmen. Wer hier spart, riskiert einen einbrechenden Deckel bei der nächsten Wartung.

Geräte-Ausstattung Mindestbedarf

Zur Mindestausstattung eines Pool-Technikraums gehören fünf Komponenten: die Umwälzpumpe (Self-Priming-Pumpe oder Druckpumpe je nach Hydraulik-System), der Filterbehälter (Standard bei Privatpools: Sandfilter mit Quarzkies oder Filterglas), der Vorfilter zum Schutz der Pumpe vor groben Verunreinigungen, die elektrische Steuerung mit Zeitschaltuhr für die Umwälzzeiten, und eine Desinfektions-Anlage (Chlordosierung manuell oder über Dosierpumpe, alternativ Salzelektrolyse oder UV-System).

Erweiterungen folgen aus dem gewünschten Komfort: eine Pool-Heizung (Wärmepumpe extern oder Wärmetauscher intern), eine pH-Dosieranlage für die automatische Regulierung des Säurewerts, eine Überlauf- und Niveauregelung, eine Rückspülautomatik für die Filteranlage, und gegebenenfalls eine Beleuchtungssteuerung. Bei größeren Anlagen oder höheren Komfort-Ansprüchen kann der Platzbedarf schnell von 4 auf 10 Quadratmeter wachsen, was die Größenwahl des Technikraums maßgeblich beeinflusst.

Elektrik und Steuerung

Pool-Technik unterliegt der DIN VDE 0100 Teil 702 (besondere Anforderungen an elektrische Anlagen in Räumen mit Schwimmbecken). Das bedeutet: eigener Stromkreis mit FI-Schutzschalter (Auslösestrom maximal 30 mA), Schutztrennung der Niederspannungs-Beleuchtung über separate Trafo, Schutzpotenzialausgleich aller leitfähigen Bauteile im Pool-Bereich, und Mindestabstände zwischen elektrischen Einrichtungen und der Beckenkante. Die elektrische Installation muss von einem zugelassenen Elektriker ausgeführt werden, eine Eigenleistung ist hier nicht zulässig.

Die Pool-Steuerung wird typischerweise an der Wand auf etwa Schulterhöhe montiert, mit Sichtfreiheit auf das Bedienfeld. Moderne Steuerungen erlauben Fernzugriff über das WLAN-Netz, sodass man die Umwälzzeiten oder die Dosierung auch von unterwegs anpassen kann. Diese Funktion ist kein Spielzeug, sondern erleichtert die saisonale Anpassung der Wassertemperatur und die Reaktion auf Wetter-Vorhersagen erheblich.

Wer den Technikraum von Anfang an mit etwas Reserve plant, spart sich nicht nur spätere Umbauten, sondern auch laufende Ärger-Kosten. Eine Wärmepumpen-Nachrüstung an einer beengten Anlage kostet schnell 1.500 bis 2.500 Euro mehr, weil Rohrleitungen verlegt und Steuer-Komponenten umpositioniert werden müssen. Bei der Erstplanung kostet das eingesparte Quadrat-Meter Raum vielleicht 800 Euro Bauleistung, die spätere Nachrüstung das Doppelte oder Dreifache. Eine Faustregel aus unserer Beratungspraxis lautet deshalb: lieber einen Quadratmeter mehr Raum als nötig, und die Wandanschlüsse für eine spätere Wärmepumpe und eine Salz-Elektrolyse von Beginn an mitvorsehen.
