Außenverrohrung Fertigbecken

Alle Leitungen vom Fertigbecken zum Technikschacht verlegen

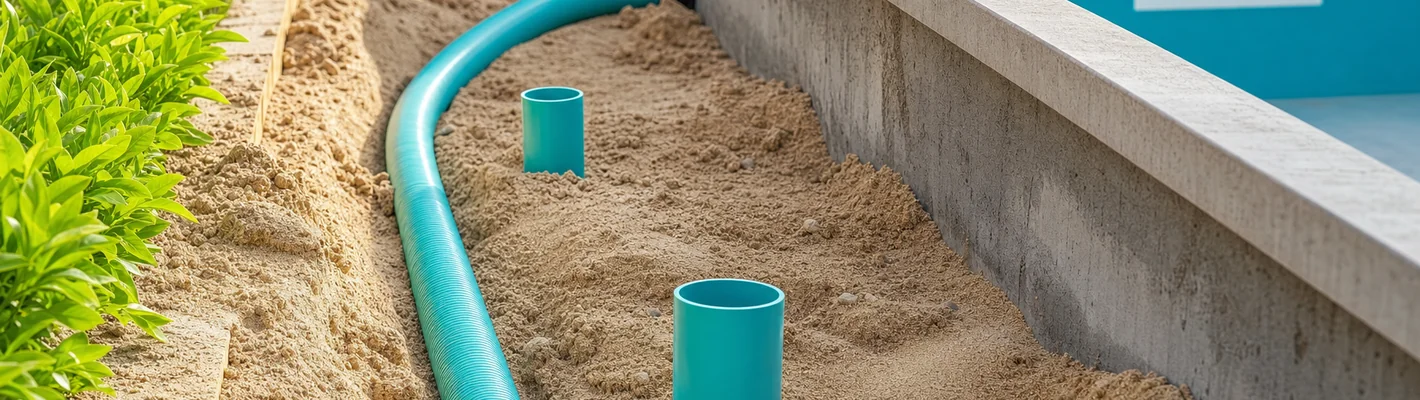

Verlegung im Sandbett

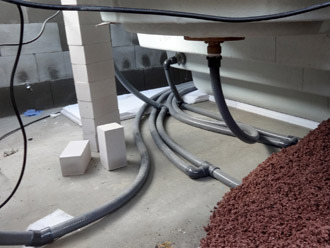

Die Leitungen werden im Außenbereich in einem Sandbett verlegt, das sie mechanisch schützt, Bodenbewegungen ausgleicht und scharfkantiges Material von Rohren und Klebestellen fernhält. Das Sandbett sollte mindestens fünfzehn Zentimeter unter und zehn Zentimeter über den Rohren betragen und darf keine Steine oder ähnliches scharfkantiges Material enthalten, da diese die Leitungen langfristig beschädigen können. Im Beckennahbereich liegen die Leitungen auf der Bodenplatte, von dort führen sie in den vorbereiteten Graben Richtung Schacht.

In den meisten Fällen kommt im Außenbereich flexibles Flex-Rohr zum Einsatz, das sich bogenarm verlegen lässt und wenige Verbindungsstellen benötigt. Wird die Beckenaußenwand gedämmt, kann zwischen der Dämmung auch starres PVC-Druckrohr verschraubt werden, wobei die Dämmung die Rohre zugleich vor dem Erdreich und vor Abscheren schützt. Neben den Wasserleitungen werden im selben Graben die Steuerkabel für Beleuchtung, Gegenstromanlage oder Mess- und Regeltechnik mitgeführt, sodass alle Verbindungen gebündelt und geschützt verlaufen.

Frostsichere Tiefe und Gefälle

Die Verrohrung muss frostsicher und im Gefälle zum Technik- oder Übergabeschacht verlegt werden. Als Verlegetiefe haben sich mindestens achtzig Zentimeter bewährt, da diese Tiefe in unseren Breiten als frostfrei gilt und die wassergefüllten Leitungen vor Frostschäden im Winter schützt. Ebenso wichtig ist ein durchgehendes Gefälle in Richtung Schacht. Nur so lassen sich die Leitungen vor der Überwinterung vollständig entleeren. Stehendes Restwasser in einer Leitung, die sich nicht entleeren lässt, ist die häufigste Ursache für Frostrisse im erdverlegten Rohrsystem.

Vor dem ersten Frost werden die erdverlegten Leitungen an ihren Tiefpunkten geöffnet und bei Bedarf mit Druckluft ausgeblasen, damit kein Wasser zurückbleibt. Wer diese Routine konsequent einhält, vermeidet die teuersten und am schwersten zu findenden Schäden, denn ein Frostriss im erdverlegten Bereich lässt sich nur durch erneutes Aufgraben beheben. Die Kombination aus ausreichender Tiefe und sauberem Gefälle ist daher kein Detail, sondern die Grundlage für eine dauerhaft funktionierende Anlage.

Technische Richtwerte der Außenverrohrung

Die folgenden Werte fassen die FKB-Planungsvorgaben für die erdverlegte Verrohrung zwischen Fertigbecken und Technikschacht zusammen. Die Rohrnennweiten richten sich nach Volumenstrom und Leitungslänge und werden für jede Anlage individuell ausgelegt.

Anschluss an die Einbauteile des Fertigbeckens

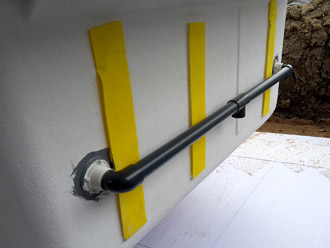

Ein Vorteil des Fertigbeckens liegt darin, dass die Einbauteile wie Skimmer, Einströmdüsen und Bodenablauf bereits werkseitig in der Beckenwand sitzen. Bei der Außenverrohrung müssen daher nur noch die Leitungen an die vorbereiteten Anschlussstutzen herangeführt und dicht verklebt werden. An den Durchführungen durch Beckenwand und Bodenplatte sorgen die werkseitigen Verschraubungen und Dichtungen für eine dauerhaft dichte Verbindung zwischen Becken und Rohr. Saugleitungen werden möglichst kurz, ohne Bögen und ohne Steigungsanteile geführt, da jeder zusätzliche Widerstand und jeder Hochpunkt die Saugleistung der Pumpe mindert und Luftansammlungen begünstigt.

Im Schacht münden die Leitungen schließlich in die saug- und druckseitigen Absperrarmaturen, von denen aus der eigentliche Filterkreislauf mit Vorfilter, Pumpe und Filterbehälter beginnt. Die Nennweite der Saugleitung wird dabei eine Stufe größer gewählt als die der Druckleitung, weil die Pumpe saugseitig empfindlich auf Widerstände reagiert. Eine zu eng dimensionierte Saugleitung erhöht die Strömungsgeschwindigkeit, verursacht Geräusche und kann im Extremfall zu Kavitation an der Pumpe führen.

Damit die Außenverrohrung später reibungslos angeschlossen werden kann, sollte die Trasse vom Becken zum Schacht früh geplant werden. Der kürzeste sinnvolle Weg spart Material, reduziert Druckverluste und vereinfacht die spätere Wartung. Sinnvoll ist es, den genauen Verlauf der Leitungen und Kabel vor dem Verfüllen zu dokumentieren oder zu fotografieren, damit die Lage der Trasse auch nach Jahren bekannt ist. So lassen sich spätere Gartenarbeiten oder Erweiterungen ohne Risiko für die verdeckten Leitungen ausführen. Gerade beim Fertigbecken, dessen Anschlüsse fest vorgegeben sind, lohnt sich diese vorausschauende Planung der Wegeführung besonders.

Saubere Klebestellen sind entscheidend

Beim Verkleben der Leitungen muss besonders sauber gearbeitet werden. Schmutz oder Wasser an den Klebestellen führen später zu Undichtigkeiten, die im erdverlegten Außenbereich nur mit großem Aufwand zu finden sind. Die Arbeit mit Flex-Rohr sollte bei mindestens zehn Grad Celsius stattfinden, da das Material darunter zu steif ist und sich nur schwer abrollen lässt. Frei im Sonnenlicht liegende PVC-Leitungen erhalten eine PE-Ummantelung oder werden durch die Dämmung geschützt, da UV-Strahlung das Material auf Dauer verspröden lässt. Im Erdreich verlegtes PVC ist dagegen vor UV geschützt und altert kaum.

Vor dem endgültigen Verfüllen des Grabens werden die Leitungen mit mindestens zehn Zentimetern Sand überdeckt und auf Dichtheit geprüft. Erst nach bestandener Prüfung wird mit dem Aushub aufgefüllt und der Boden verdichtet. Dieser Mehraufwand bei der Verlegung zahlt sich über die gesamte Lebensdauer aus, denn eine Außenverrohrung, die fachgerecht im Sandbett, in ausreichender Tiefe und mit korrektem Gefälle liegt, begleitet das Fertigbecken über Jahrzehnte ohne Eingriff.
