Ringanker beim Fertigbecken — Funktion, Aufbau, Bewehrung

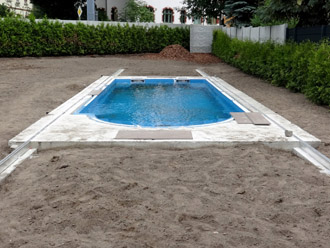

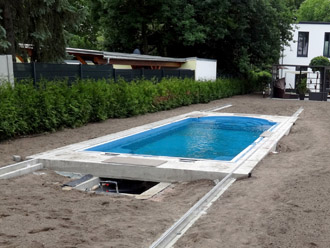

Der Ringanker ist der umlaufende, bewehrte Betonring oben am Beckenkopf eines Fertigbeckens. Er liegt direkt auf der verdichteten Hinterfüllung, schließt die Beckenwand mit dem späteren Terrassenniveau ab und übernimmt zwei statisch relevante Aufgaben: Er trägt die Last der angrenzenden Terrassenkonstruktion (Beckenrandsteine, Plattenbelag, Begehlasten) und verhindert, dass sich die Hinterfüllung im Laufe der Jahre setzt oder den Beckenkopf zur Seite drückt.
Eingesetzt wird der Ringanker bei allen einteiligen Fertigbecken, deren Wandstärke alleine die Terrassenlast nicht aufnehmen kann: typischerweise bei Polypropylenbecken, GFK-Becken, Stahlwand-Becken und Folienbecken mit Stützstreben. Bei monolithischen Betonbecken übernimmt das durchgehende Wandtragwerk diese Aufgabe ohnehin, dort entfällt der separate Ringanker. Die Ausführung ist im FKB-Standard mehrfach bewehrt (in der Regel zwei umlaufende Bewehrungslagen) und wird Vor-Ort an die jeweilige Geometrie und Beckenform angepasst.
Wer einen Pool plant oder baut, sollte den Ringanker früh in der Statik mitdenken. Er bestimmt mit, wie tief die Hinterfüllung verdichtet werden muss, welche Plattenbeläge später aufgelegt werden können und ob der Übergang Beckenrand-Terrasse rissfrei bleibt. Die folgende Seite erklärt Aufbau, Bewehrungsführung, Betonqualität, Anschluss an die Beckenwand und die häufigsten Ausführungsfehler.
Aufbau und Geometrie
Die typischen Abmessungen eines FKB-Standard-Ringankers liegen bei einer Breite von 25 bis 30 cm und einer Höhe von 20 bis 25 cm. Diese Maße sind kein Selbstzweck: Die Breite muss so gewählt sein, dass der Beckenrandstein vollflächig aufliegt und gleichzeitig die Bewehrung mit ausreichend Betondeckung (mindestens 3 cm zu jeder Seite gemäß DIN 1045-1) eingebettet ist. Die Höhe ergibt sich aus der nötigen Biegesteifigkeit, damit punktuelle Lasten, etwa ein voller Steinkübel beim Plattenlegen oder später eine Sitzbank am Beckenrand, keine Risse ins Bauteil treiben.
Geometrisch folgt der Ringanker exakt der Beckenform. Bei einem rechteckigen Polypropylenbecken ist das eine geschlossene Rechteck-Bewehrung mit zwei längs verlaufenden Bewehrungseisen pro Lage; bei runden oder ovalen Becken wird die Bewehrung in Segmenten gebogen vor Ort verlegt. An den Ecken (bei rechteckigen Becken die statisch heikelste Stelle) sind die Bewehrungseisen mit Übergreifungsstößen nach DIN 1045-1 verbunden, mindestens 40 × Durchmesser, also 320 mm bei 8 mm Rundstahl. Wer hier spart, erlebt nach dem ersten Frost-Tau-Zyklus Eckrisse, die sich nicht reparieren lassen, ohne den Anker neu zu gießen.
Bewehrung — Materialwahl und Verlegung
Für die Bewehrung verwendet FKB Standard-Baustahl B500B nach DIN 488 in Durchmessern von 8 bis 10 mm. Pro Bewehrungslage liegen mindestens zwei Längseisen, gehalten durch Bügel im Abstand von 20 bis 25 cm. Bei größeren Becken (Wasserfläche über 50 m²) oder bei besonders schwerer Terrassenausführung, etwa Natursteinplatten mit 6 cm Dicke, gehen wir auf 10 mm Längseisen und Bügelabstand 15 cm. Die Entscheidung trifft der bauleitende Statiker, nicht der Bauunternehmer auf der Baustelle.

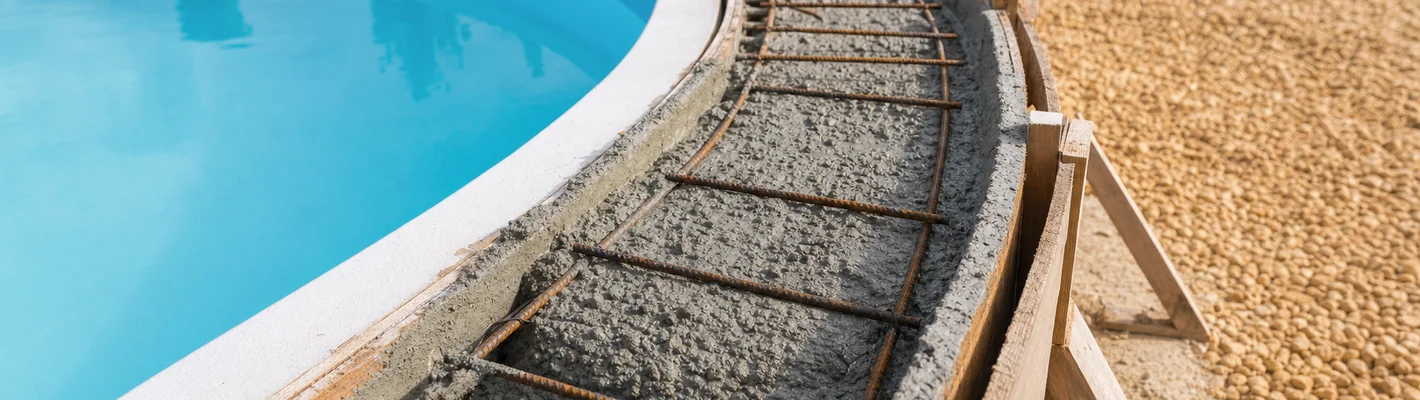

Die untere Bewehrungslage liegt mit 3 cm Abstandhalterstein auf der gesäuberten Hinterfüllung auf, die obere Lage mit 3 cm Abstand zur Oberkante des Ringankers; so bleiben die geforderten Betondeckungen erhalten. Wichtig ist die saubere Verbindung mit ankerförmigen Bewehrungsstäben, die in die Beckenwand hineinragen, falls die Beckenwand selbst Bewehrungsöffnungen vorsieht. Typisch ist das bei Polypropylenbecken mit Verstärkungsrippen oder bei GFK-Becken mit eingebauten Ankerlaschen. Bei reinen Folienbecken mit Stahlwand wird der Anker zwar nicht in die Wand eingebunden, dafür aber kraftschlüssig an die Bodenplatte des Beckens angeschlossen, damit horizontale Kräfte aufgenommen werden können.
Beton und Betonierung
FKB betoniert den Ringanker mit Konsistenzklasse F4 nach DIN EN 206-1, üblicherweise C25/30 mit Größtkorn 16 mm. Diese Mischung lässt sich gut verdichten, fließt auch in enge Bewehrungsfelder und erreicht ihre Endfestigkeit nach 28 Tagen mit ausreichender Druckfestigkeit für die spätere Terrassenlast. Bei Sichtbeton-Anforderungen, etwa wenn der Ringanker später nicht von einem Plattenbelag verdeckt wird, wechseln wir auf C30/37 mit Sichtbetonklasse SB2 oder höher.
Verdichtet wird mit Flaschenrüttler, nicht mit Stampfer oder rein über Eigengewicht. Bei Außentemperaturen unter 5 °C wird der frisch betonierte Anker mit Frostschutzmatten abgedeckt, bei über 25 °C mit Folie gegen schnelle Wasserverdunstung. Diese beiden Schritte werden auf vielen Baustellen unterschätzt. Eine Schwindrissbildung im Ringanker ist später nicht reversibel und führt langfristig zu Wassereintritt in die Hinterfüllung.
Anschluss an die Beckenwand
Der Übergang zwischen Ringanker und Beckenwand muss dauerhaft dicht und gleichzeitig elastisch bleiben, denn Beckenwand und Ringanker arbeiten thermisch leicht unterschiedlich. Bei Polypropylenbecken wird der Übergang mit einem dauerelastischen Dichtstoff (Polyurethan-Basis, hochwertig: Sika oder vergleichbar) abgedichtet, sodass der Anker formschlüssig auf dem Wandkopf aufsitzt, aber bei Temperaturwechseln Spielraum hat. Bei Stahlwandbecken wird die Anschlussstelle mit einer EPDM-Dichtbahn unterlegt, die ebenfalls die thermische Bewegung aufnimmt.
Wichtig: Der Ringanker darf nicht starr und ohne Trennlage gegen die Beckenwand gegossen werden. Tut man das, übertragen sich Spannungen aus dem Anker direkt in die Beckenwand und führen über die Jahre zu Haarrissen, durch die später Wasser in die Hinterfüllung gelangen kann. Dieser Fehler kommt auf Baustellen mit unerfahrener Bauleitung erschreckend häufig vor und ist im Nachhinein nur durch komplettes Abbrechen und Neugießen des Ankers zu korrigieren.
Häufige Ausführungsfehler
Aus zwanzig Jahren FKB-Bauüberwachung kennen wir die typischen Schwachstellen, an denen Ringanker schiefgehen. Sie sind nicht exotisch, sondern wiederholen sich an fast jeder ungeprüften Baustelle. Wer diese fünf Punkte einplant, hat einen langlebigen Beckenkopf.
Fehler 1: Hinterfüllung nicht ausreichend verdichtet. Der Ringanker liegt auf der Hinterfüllung. Ist diese nicht in Lagen von maximal 30 cm verdichtet (mit Vibrationsplatte, Mindestverdichtungsgrad 95 Prozent Proctor), setzt sich das Material nach, der Anker hängt durch und reißt. Pflichtprüfung vor dem Bewehren: Plattendruckversuch oder zumindest visuelle Setzungsprüfung nach Probelast.
Fehler 2: Zu geringe Betondeckung der Bewehrung. Wer die Abstandhalter weglässt und die Bewehrung direkt auf die Hinterfüllung legt, hat Bewehrungseisen mit weniger als 1 cm Erddeckung. Korrosion beginnt nach wenigen Jahren, der Anker platzt von innen heraus auf. Konsequenz: 3 cm Mindestdeckung gemäß DIN 1045-1 ist kein Vorschlag, sondern Pflicht.
Fehler 3: Ecken nicht ausreichend bewehrt. Rechteckige Becken haben in den Ecken die höchsten Schub- und Biegekräfte. Wer hier ohne Übergreifungsstoß der Längsbewehrung arbeitet oder die Eckbügel zu weit auseinander setzt, bekommt Eckrisse, meist diagonal vom Beckeneck nach außen.
Fehler 4: Starre Anbindung an die Beckenwand. Siehe oben: kein dauerelastischer Trennlagen-Aufbau heißt langfristig Wassereintritt und Wandrisse.
Fehler 5: Beton schlecht nachbehandelt. Nach dem Betonieren mindestens 7 Tage feucht halten (mit Vlies oder Folie), damit der Beton seine Endfestigkeit erreicht. Trocknet der Anker zu schnell, bekommt er Schwindrisse, die später zu Frostsprengung führen.
Kosten und Bauzeit
Ein FKB-Ringanker für ein Standard-Fertigbecken 8 × 4 m kostet je nach Region zwischen 1.800 € und 2.800 € (Material und Arbeitslohn, ohne Schalungsaufwand bei aufwendigen Beckenformen). Die Bauzeit liegt bei zwei Werktagen: Tag 1 Schalung, Bewehrung, Betonage, Tag 2 Ausschalung und Beginn der Nachbehandlung. Der Anker muss vor dem Verlegen der Beckenrandsteine mindestens 7 Tage durchhärten; in dieser Zeit kann parallel das Beckeninnere fertiggestellt werden.
Bei aufwendigeren Beckenformen, etwa Rundbecken, ovalen Designbecken oder Becken mit Überlaufrinne, steigt der Aufwand für Schalung und Bewehrungsbiegung. Hier sind 3.500 € bis 5.500 € realistisch. Wir empfehlen, den Ringanker grundsätzlich vom selben Unternehmen mit ausführen zu lassen, das auch das Becken setzt; Schnittstellenprobleme bei der Anbindung an die Beckenwand sind sonst vorprogrammiert.
